Кодек видеоконференцсвязи HDX 9000-1080

Видеостандарты и протоколы

• H.261, H.263+, H.264
• Режимы People+Content / H.239
• H.263 & H.264 Маскирование видео ошибок

Разрешение видео - режим People

• 720p, 30кадр/с при 1Мбит/с-4Мбит/с (для HDX 9002, 9004)
• 4SIF (704 x 480) /4CIF (704 x 576) на 256кбит/с-1Мбит/с
• SIF (352 x 240) / CIF (352 x 288)
• QSIF (176 x 120) / QCIF (176 x 144)
• Выбор формата изображения 4:3 или 16:9

Разрешение видео - режим Content

• до 720p, 30 кадр/с (для 9002, 9004)
• Вход: SXGA (1280x1024), XGA (1024x768); SVGA (800x600); VGA (640x480)
• Выход: XGA (1024x768), SVGA (800x600)

Аудиостандарты и протоколы

• Polycom StereoSurround
• Звук в полосе до 22 кГц с Polycom Siren 22
• Звук в полосе до 14 кГц с Polycom Siren 14, G.722.1 Annex C
• Звук в полосе до 7 кГц с G.722, G.722.1
• Звук в полосе до 3.4 кГц с G.711, G.728, G.729A
• Автоматическая регулировка усиления
• Автоматическое шумоподавление
• Мгновенное адаптивное эхоподавление
• Маскирование аудио ошибок

Другие ITU стандарты

• H.221 коммуникации
• H.224/H.281 управление удаленной камерой
• H.323 Annex Q управление удаленной камерой
• H.225, H.245, H.241, H.331
• H.239 Dual Stream
• H.231 в многоточечных конференциях
• H.243 MCU пароль
• H.460 обход NAT/firewall
• BONDING, Mode1

Сеть

• Интерфейсы
  Порт 10/100/1000 auto NIC, разъем RJ45.
  RJ11 разъем для аналогового телефона
• H.323 до 4 Мбит/с, суммарно 6 Мбит/с в режиме MPPlus
• SIP до 4 Мбит/с
• H.320
  ISDN QUAD BRI
  ISDN PRI поток T1 или E1
  Последовательный (RS449, V.35, RS 530)
• iPriority для QoS
• изменяемый размер пакета MTU
• Авто SPID обнаружение и конфигурирование линии

Интерфейс пользователя

• COD (PathNavigator Conference on Demand)
• Сервисы управления каталогами
• System Management: Web based, SNMP, GMS
• CDR
• Поддержка API
• Поддержка основных языков (15)

Защита

• Защищенный доступ к web, telnet, FTP
• Встроенный AES FIPS 197, H.235V3 и H.233/234
• Защищенная паролем идентификация

Дополнительные возможности

• Polycom EagleEye HD Camera
  1280x720p CCD
  12x оптическое приближение
  Угол обзора по горизонтали 72 град.
  Диапазон панорамирования +/- 100 град.
  Диапазон наклона +20/-30 град.
  Форматы вывода: SMPTE 296M 1280x720p, 50/60 кадр/с
  Компонентный выход YPrPb
• People On Content
• ПО MPPlus до 4 (для 900x) или 8 точек (только для HDX 9004)
  ISDN, IP транскодирование
  Транскодирование аудиоалгоритмов
  Видео транскодирование (скорость)
  StereoSurround и Siren 22 аудио
  Эмуляция 2-х мониторного режима
  Поддержка People+Content
  Режимы Активизация по голосу и Непрерывное присутствие
• Настольный микрофонный модуль HDX
• Модернизация до HD-функциональности HDX 9002 (720p) (только для 9001)

Электрические характеристики

• Напряжение/мощность питания 85-264 VAC, 47-63Гц / 72 Вт
• Макс. теплоотдача 246BTU/час

Размеры и вес

• Базовый блок (Ш/В/Д): 436.88 мм / 87.38 мм / 368.3 мм
• Вес: 9.07 кг

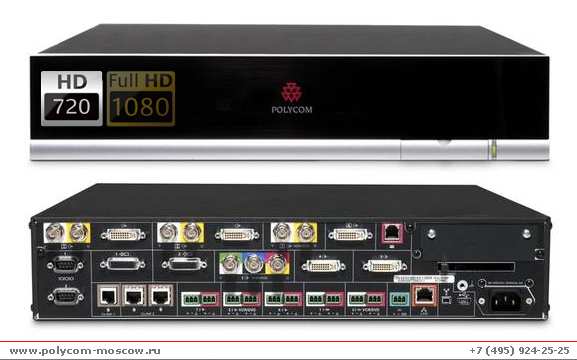

Назначение разъемов у Polycom HDX 9001/9002

1. Видеовход 1: HDCI (Composite, SVideo, YPrPb)
2. Видеовход 2: HDCI (Composite, SVideo, YPrPb)
3. Видеовход 3: 3-BNC (Composite, SVideo, YPrPb)
4. Видеовход 4: DVI-I (VGA, DVI)
5. Видеовыход 1: 2-BNC (SVideo, Composite), DVI-I (VGA, DVI, HDMI, YPrPb)
6. Видеовыход 2: 2-BNC (SVideo, Composite), DVI-I (VGA, DVI, HDMI, YPrPb)
7. Видеовыход 3: 2-BNC (Svideo, Composite)
8. Аудиовход 1: Phoenix, стерео (главный аудио)
9. Аудиовход 2: Phoenix, стерео, (VCR, связ. с видеовходом 3)
10. Аудиовыход 1: Phoenix, стерео (главный аудио)
11. Аудиовыход 2: Phoenix, stereo (VCR)
12. Порт RS-232 для управления
13. Разъем C-Link II для микрофонных модулей HDX (до 4-х последовательно подключенных)
14. ИК-приемник
15. Подключение ТфОП
16. Отсек H.320 сетевого интерфейса
17. LAN/NIC, 10/100/1000 автонастройка
18. EIA электрический вход
19. USB порт (неактивен в первой версии)
20. Слот PCMCIA неактивен в первой версии)
