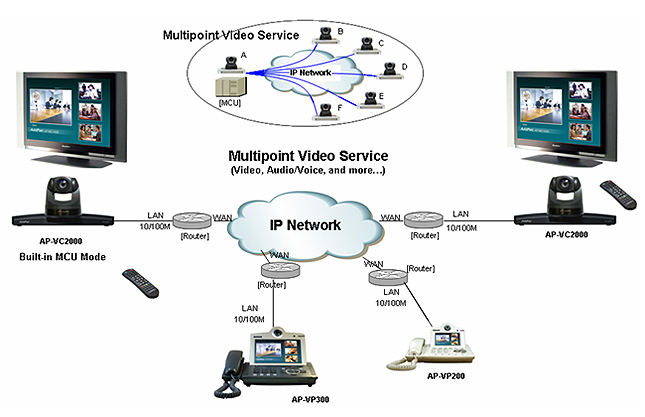

Групповой видеотерминал AP-VC1000/2000 предназначен для организации видео/аудио конференции. Позволяет на экране телевизора отображать видеосигналы, приходящие с удаленных устройств и внешней камеры, подключенной к устройству, а также имеет встроенный MCU на четырех участников (только модель AP-VC2000). Разработанное на основе последних достижений в сфере видео/аудио по IP, обладая набором унифицированных кодеков, устройство способно совместить в себе множество систем, таких как: видеотелефония, видеоконференция,VoD (видео по запросу), AV широковещательные возможности.
Уникальное решение видео связи для сетей следующего поколения
Устройство имеет параллельную архитектуру: DSP + высокоскоростной процессор (CPU) для обработки данных в режиме реального времени, сетевые технологии Ipv4/IPv6 и VoIP.
При подключении к AP-VC2000 внешних устройств: телевизора, телефонов, CCD камеры и устройств для громкой связи мы получаем универсальное и легкое решение по управлению трафиком с возможностью аудио/видео вещания. С AP-VC2000 становятся возможны для реализации самые сложные приложения.
Таблица 1. Различные приложения AP-VC2000
Приложения
Описание
Дополнительные устройства
Видеотелефония
Общение «face to face». Связь мультимедиа при соединении обычных телефонов (или внешних микрофонов/устройств громкой связи), TV.
· Аналоговые телефоны
· TV
Видеоконференция
Общение «face to face». Связь мультимедиа при соединении обычных телефонов (или внешних микрофонов/устройств громкой связи), TV.
· Внешние MIC или внутренние встроенные MIC
VoIP телефония
VoIP телефония. Шлюз — VoIP телефоны (PSTN пользователи с сервисом VoIP ISP)
· Аналоговые телефоны
· PSTN Интерфейс
Видео/Аудио вещание
Аналог существующих систем широковещания AddPac audio/video в банковской индустии, обычном офисе или местных органов управления, возможность использовать в качестве терминала видеовещания.
· TV
· Микрофоны/устройства громкой связи для широковещания.
VoD Серфис
Аналог существующих систем AddPac VoD (Видео по запросу), Media Encoder, применение как VoD терминал в банковском секторе, в офисах фирм или местных органов управления.
· TV + устройства громкой связи
Два видео канала для различных приложений
AP-VC2000 поддерживает два видео канала для более эффективной видео конференции. Первый канал поддерживает RCA, S-видео + компонентный (Y, Pb, Pr) для соединения с телевизором и RCA, S-видео для соединения с камерой. Второй канал поддерживает D-sub in/out видео, необходим в добавление к основному каналу. Так же второй канал может использоваться для демонстрации какой-либо документации, например при подключении к PC.
Значительный опыт передачи потокового видео
При передаче видео сигнала в формате MPEG-4, AP-VC2000 поддерживает максимально 30 фрэймов VGA(640×480) обеспечивая высокое качество изображения. Устройством AP-VC2000 осуществляется передача видео сигнала 480P, 720P(1280x720). Картинка с видеосигнала на удаленном устройстве HDTV может отображаться без изменения разрешения и передача осуществляется без ухудшения качества видеосигнала.
Программно изменяемая архитектура
Использование высокопроизводительного RISC процессора и DSP процессора позволяет добавлять новые функции и протоколы в соответствии с потребностями пользователя путем изменения ПО, загружаемого по сети.
Расширенные сетевые функции
Бесспорным преимуществом AP-VC2000 является поддержка сетевых функций и протоколов: NAT/PAT сервер, DHCP сервер/клиент, IP sharing, QoS, DNS-proxy и др. Современные сетевые технологии — xDSL, кабельные сети, FHHT, Metro Ethernet, Metro ATM, выделенные линии — требуют реализации не только стандартных функций, но и возможностей обеспечения качества обслуживания и безопасности. Имея 2 порта 10/100 Fast Ethernet, AP-VC2000 обеспечивает сервис маршрутизации данных и безопасности для LAN-to-LAN маршрутизации, режима моста и NAT/PAT.
USB интерфейс
AP-VС2000 имеет встроенный USB интерфейс, который используется для подключения различных внешних устройств, таких как flash память, жесткий диск, клавиатура, мышь. Возможно подключение нескольких устройств через USB hub. Диспетчер файлов позволяет просматривать файлы с носителя, подключенного к USB порту в формате: MP3, JPEG, PMA (потоковое видео формат AddPac), и XVID* (MPEG4, MP3).
Основные характеристики*
Поддержка передачи высокого качества изображения VGA (640×480) с передачей 30 кадров в сек.
MCU на 4-х участников (только модель AP-VC2000)
Поддержка двух мониторов
Флэш память 16 Мбит, SDRAM 128 Мбит
Контроль полосы пропускания и качества аудио/видео данных
Коррекция ошибок
Удаленное управление
Производительный DSP процессор
Двойной стэк H.323, SIP
Видео:
Поддержка кодеков: H.263, MPEG-4, JPEG, H.264
Контроль уровня качества видео данных
Снижение ошибок в принимаемых кадрах
Аудио:
Поддержка кодеков: G711, G711PLC, G.723, G726, G.729
Разъемы стерео на входе и выходе
Поддержка Stereo-MP3, AAC*
Телефонные функции:
Быстрый вызов
Записная книжка
CID
PSTN FXO (RJ11)
VAD, DTMF, CNG, G.168, Т.38 G3
G.723.1, G.729A, G.726, G.711
SIP, H.323 двойной стэк
Сетевые сервисы:
Высококачественная IP-маршрутизация
IEEE 802.1Q VLAN, и VRRP
Контроль очередность трафика и SNMP MIB
DHCP, NAT/PAT, IEEE
DNSProxy, UPnP, MAC адресация
Особенность оборудования
CPU
RISC Архитектура
Программируемый DSP
Память
Флэш память
16MБит
Основная память
128МБит
Загрузочная память
512Кбит
Сетевые интерфейсы
Порт LAN0
10/100 Мбит/с Fast Ethernet
Порт LAN1
10/100 Мбит/с Fast Ethernet
Консольный порт
RS-232
Audio/Video Интерфейсы
Канал №1 Video Output
Один(1)-Композитный(RCA)
Один(1) S-Video
Один(1)-Компонентный(Y, Cr, Cb)
Audio/Video Интерфейсы
Канал №1 Video Input
Один(1)-Композитный(RCA)
Один(1) S-Video
Канал №1 Audio Output
RCA Type Audio (LEFT, RIGHT)
Канал №1 Audio Input
Один(1)-3.5mm Stereo-In
Канал №2 Video Output
Один(1)-Композитный(RCA)
Один(1) S-Video
Один(1)-Компонентный(Y, Cr, Cb) коннектор
Dsub 15 Pin VGA
Канал №2 Video Input
Dsub 15 Pin VGA
Один(1)-Композитный(RCA)
Один(1) S-Video
Канал №2 Audio Input
Один(1)-3.5mm Stereo-In
Канал №2 Audio Output
RCA Type Audio (LEFT, RIGHT)
Голосовые интерфейсы
FXS
1-порт FXS (RJ11)
USB Интерфейс
USB 1.1
USB Wifi, USB Flash, USB HDD, USB клавиатура, мышка
Питание и условия эксплуатации
Питание
External Power VAC 110~220 VAC, 50/60Hz, 5V,5A
Температура эксплуатации
0°C ~ 50°C (32° ~ 122°F)
Температура хранения
-40°C ~ +85°C (-40° ~ +185°F)
Влажность
5% ~ 95% (без конденсации)
Размеры
Длина х ширина х высота
52мм x 360мм x 202мм
Вес
1.5 кг.
Особенности программного обеспечения
LAN Протокол
Статическая и IEEE 802.1Q VLAN Маршрутизация
WAN Протокол
Протокол точка-точка (PPPoE для ADSL),DHCP, Static IP
