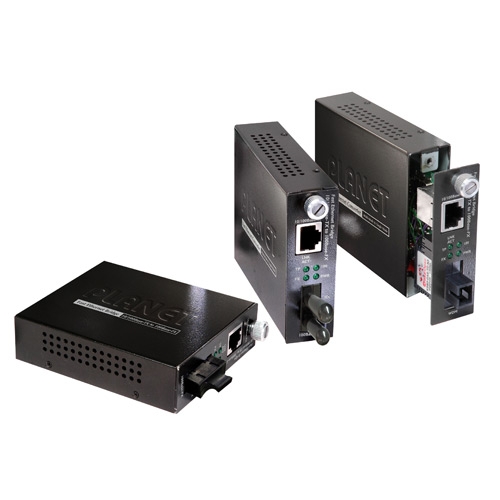

Конвертер Planet FST-815A

Конвертеры FST-81x серии могут быть использованы как отдельные устройства или в составе 19" управляемого конвертерного шасси (MC-1600MR/MC-1600MR48 & MC-1610MR / MC-1610MR48). При работе совместно с медиаконвертерным шасси они поддерживают управление по следующим интерфейсам и протоколам: RS-232 (консоль), Web. Функции управления включают поддержку функции Link Pass Through function (LLCF/LLR) которые настраиваются с помощью DIP переключателей. LLCF (по умолчанию включен) и LLR позволяет немедленно извещать администратора о проблемах подключения и обеспечивает эффективное решение для мониторинга сети. Конфигурирование через DIP переключатели предоставляет больше возможностей при настройке медиаконвертеров. LLR (Link Loss Return) - это средство, позволяющее определить когда устройство подключенное к конвертеру через оптическую линию потеряло связь с конвертером или было отключено при передаче. LLCF (Link Loss Carry Forward) - средство обнаружения потери связи, позволяющее определить, что устройство подключенное к конвертеру через витую пару потеряло соединение, или нарушилась связь по оптическому кабелю. В обоих случаях администратор будет немедленно извещен о возникших проблемах в среде передачи данных, что позволяет обеспечить эффективное, надёжное и удобное решение для мониторинга сети. Ключевые характеристики Стандарты Совместимы со стандартами IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX Интерфейсы Имеет один 10/100Base-TX порт с разъемом RJ-45 Имеет один 100Base-FX порт с разъемами для LC/SC/WDM коннекторов, поддерживают одномодовое/многомодовое оптическое волокно. Auto-Negotiation и Auto-MDI / MDI-X для 10/100Base-TX порта Особенности 2 Уровня Back-pressure и IEEE 802.3x совместимые управление потоком и полноскоростное проводное Link Loss Return (LLR) DIP переключатель для оптического порта, для помощи в решении проблем с удаленными подключениями Link Loss Carry Forward (LLCF) средство обнаружения потери связи, позволяющее определить, что устройство подключенное к конвертеру через витую пару потеряло соединение, или нарушилась связь по оптическому кабелю. Управление DIP переключатель: Flow control (Disable / Enable) и LFP function (Disable / Enable) Управляется через Web Smart / Управляемое Медиаконвертерное шасси 　　(MC-1600MR/MC-1610MR серии) Управление пропускной способностью / TS-1000 OAM / IEEE 802.3ah OAM / Loop Back Test с Управляемым медиаконвертерным шасси MC-1610MR / MC-1610MR48 Поддержка Dying Gasp (FT-90x серия Web Smart Медиаконвертеров может получать Dying Gasp сообщения разосланные FST-81x) Аппаратная часть Может работать как отдельное устройство, так и в составе Web Smart Управляемого Медиаконвертерного шасси с 16 медиаконвертерами и резервным блоком питания LED индикация для просмотра статуса медиаконвертера Широкий выбор оптическо-волоконных разъемов: SC, LC, WDM, многомодовое / одномодовое / 100Base-FX mini GBIC модули Спецификация Модель серия FST-81x Аппаратные характеристики Стандарты IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX и 100Base-FX Порты 1 10/100Base-TX порт , 1 100Base-FX порт Оптические разъемы FST-811：ST FST-812：SC FST-815A：SFP FST-812S15：SC FST-812S35：SC FST-812S50：SC FST-816A20：SC, WDM FST-816B20：SC, WDM Длинны волн FST-811：1310nm (Прием и передача) FST-812：1310nm (Прием и передача) FST-815A：1310nm (Прием и передача) FST-812S15：1310nm (Прием и передача) FST-812S35：1310nm (Прием и передача) FST-812S50：1310nm (Прием и передача) FST-816A20： 1310 (TX) 1550 (RX) FST-816B20： 1310 (TX) 1550 (RX) Кабель 10Base-T: 2-парный Cat. 3,4,5 UTP кабель, до 100 метров 100Base-TX: 2-парный Cat. 5 UTP кабель, до 100 метров 100Base-FX: 50/125μm или 62.5/125μm многомодовый кабель, до 2km. 9/125μm одномодовый кабель, на расстояния 2/15/20/35/40/50/60km Max. длина кабеля FST-811：MM,2km FST-812：MM,2km FST-815A：SM, 60km (MFB-F60) FST-812S15：SM, 15km FST-812S35：SM,35km FST-812S50：SM, 50km FST-816A20：SM, 20km (одноволоконный) FST-816B20：SM, 20km (одноволоконный) LED индикация System: PWR TP: LNK/ACT, 100 FX: LNK/ACT DIP переключатели Flow control (Disable / Enable) , LFP function (Disable / Enable) Скорость Ethernet: 10/20Mbps for half / full-duplex Fast Ethernet: 100/200Mbps for half / full-duplex Jumbo frame 9K байт Питание DC 5V 2A Потребляемая мощность 2.8 Watts / 9 BTU (maximum) Габариты (Ш x В x Г) 81 x 94 x 26 мм Вес 0.22кг Emission FCC Class B, CE mark Условия окружающей среды Рабочая Температура: 0 ~ 50 Degree C Относительная влажность: 5% ~ 90% Хранение Температура: -10 ~ 70 Degree C Относительная влажность: 5% ~ 90%
