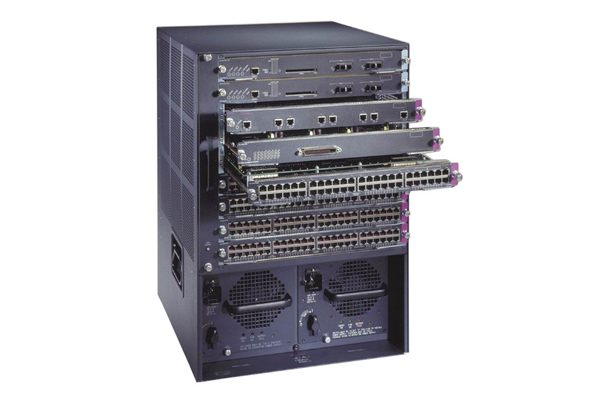

| Флагманское семейство многоуровневых модульных коммутаторов для интеллектуальных сетей Cisco Catalyst 6500 обеспечивает предоставление защищенных конвергентных услуг от уровня доступа до магистрали, от центра обработки данных до границы распределенной сети. Семейство Cisco Catalyst 6500 включает в себя коммутаторы, имеющие от 48 до 576 портов Ethernet 10/100/1000 Мбит/с или от 48 до 1152 портов Ethernet 10/100 Мбит/с.
Они обеспечивают быстродействие на уровне нескольких сотен миллионов пакетов в секунду и могут работать в опорных сетях, обслуживающих несколько магистральных каналов с пропускной способностью 1 и 10 Гбит/с, выполняя функции масштабируемого многоуровневого коммутатора для интеллектуальных корпоративных сетей и сетей провайдеров. Коммутаторы семейства Catalyst 6500 обеспечивают оптимальное использование ИТ-инфраструктуры благодаря архитектуре, которая поддерживает широкий спектр услуг (интеграцию сетей голосовой связи и передачи данных, конвергенцию локальных, распределенных и городских сетей). Это способствует улучшению окупаемости инвестиций и предоставляет следующие дополнительные преимущества: - минимизация простоев обеспечивает увеличение производительности работы сотрудников и стабильности работы предприятия;- комплексный подход к обеспечению безопасности сети с использованием испытанной мульти-гигабитной технологии Cisco;- оптимизация инвестиций и продолжительный срок службы продукта благодаря поддержке интерфейсов и систем передачи пакетов нескольких поколений;- операционная совместимость, позволяющая использовать одну стандартную платформу для решения всех задач по развертыванию сети;- высокая степень интеграции услуг с поддержкой конвергенции данных, голоса и видео на прикладном уровне единой, хорошо управляемой платформы.Основу магистральных решений на базе коммутаторов семейства Catalyst 6500 составляют следующие продукты высокой производительности:- коммутатор Cisco Catalyst 6500 с модулем Supervisor Engine 720;- модуль на 4 порта 10 Gigabit Ethernet высокой плотности;- модуль на 48 портов 10/100/1000 Ethernet для сети доступа и центра обработки данных;- модули на 24 и 48 портов Gigabit Ethernet для центров обработки данных и магистральных применений.Новые решения для уровня доступа на базе семейства Catalyst 6500:- модуль Supervisor Engine 32 для коммутатора Cisco Catalyst 6500, обратно-совместимый с модулем Supervisor Engine 720, предлагает функциональные возможности следующего поколения и предназначен для уровня доступа;- модуль на 48 портов 10/100 со встроенной поддержкой TDR и опциональной, добавляемой путем модернизации на месте поддержкой питания устройств по витой паре (PoE) согласно 802.3af;- модуль на 96 портов 10/100 RJ-21 с опциональной, добавляемой путем модернизации на месте поддержкой питания устройств по витой паре (PoE) согласно 802.3af;- усовершенствованный модуль на 48 портов 10/100/1000 с поддержкой кадров большого размера и опциональной, добавляемой путем модернизации на месте поддержкой питания устройств по витой паре (PoE) согласно 802.3af;- модуль высокой плотности на 48 портов 100 FX SFP;- источник электропитания 6000 Вт и модифицированное шасси для поддержки питания большого числа устройств по витой паре (PoE).
Таблица 1. Спецификации.
| Отказоустойчивость |
• UL 1950• EN 60950• CSA-C22.2 № 950• IEC 60950• AS/NZA 3260• 21 CFR 1040• EN 60825-1• IEC 60825-1• TS 001 |
| EMC |
• FCC (CFR 47, Part 15) Class A• VCCI• CE Marking• EN 55022• EN 55024• CISPR 22• AS/NZS 3548• NEBS Level 3 (GR-1089-CORE, GR-63-CORE)• ETSI ETS-300386-2 |
| Соответсвие стандартам IEEE |
IEEE 802.1:• 802.1d (логика работы коммутатора, исключение петли избыточных связей (STP));• 802.1p, q (дополнение к логике, обеспечивающее приоритетизацию трафика и динамическую фильтрацию IGMP, описание VLAN);• 802.1s (Multiple Spanning Trees (расширение STP для многих VLAN));• 802.1w (Быстрый STP (Rapid STP));• 802.1x (контроль доступа к сети, основанный на портах.IEEE 802.3:• 802.3ad (агрегация связей);• 802.3ab (100BASE-T);• 802.3ae (10 Гбит/с Ethernet);• 802.3af (электропитание по сетям Ethernet (PoE));• 802.3u (1000BASE-SX, 1000BASE-LX).• 802.3x (управление потоком в полнодуплексном режиме) |
| Протоколы Internet (RFC) |
ALL-5 (уровень адаптации ATM для служб VBR);PVC (постоянный виртуальный канал). |
| Пограничный шлюзовый протокол (BGP) |
• BGP v3;• Канальный иерархический алгоритм маршрутизации IGP, обеспечивающий первоочередное открытие кратчайших маршрутов (OSPF);• BGP v4 (поддержка CIDR, использование агрегации маршрута для сокращения размера таблицы маршрутизации);• BGP v4 поддержка общей стратегии маршрутизации автономных систем;• аутентификация сообщений, пересылаемых на SMTP-агент;• Алгоритм аутентификации (MD5) протокола TCP для BGP;• механизм предотвращения нестабильности работы маршрутизации (Route Flap Dumpening). |
| Обзие протоколы маршрутизации |
• протокол дейтаграмм пользователя UDP;• простейший протокол передачи файлов TFTP;• TFTP bootstrap;• IP;• протокол управления сообщениями в сети Internetn ICMP;• TCP;• протокол преобразования адресов (ARP);• Telnet;• IP через Ethernet;• протокол определения сетевого адреса по местоположению узла (RASP);• агент протокола разрешения адресов (proxy ARP);• протокол анализа ICMP-маршрутизаторов (IRDP) для IPv4;• внеклассовая междоменная маршрутизация (CIDR);• протокол динамической конфигурации узла (DHCP);• клиент службы доменных имен (DNS client);• межточечное соединение через синхронную оптическую сеть (PPP over SONET);• BOOTP/DHCP;• VRRP;• протокол межсетевого обмена маршрутной информацией (IPX RIP) и извещением об услугах (SAP);• межсетевой протокол управления группами (IGMP v1,v2,v3);• многоадресный пограничный шлюзовой протокол (MBGP);• разреженный и насыщенный режим многоадресной рассылки, не зависящей от протокола (PIM SX, PIM DX);• протокол многоадресной маршрутизации по вектору расстояния (DVMRP v3-07);
• двунаправленная многоадресная IP-маршрутизация (Bidirectional PIM) при использовании процессорных модулей (Cisco Catalyst Supervisor Engine 720. |
| Мультипротокольная меточная коммутация (MLPS) |
• меточная коммутация виртуальных частных сетей;• обновление протокола резервирования ресурсов (RSVP);• протокол распространения маркеров (LDP); |
| Другие протоколы |
• HTML;• HTTP;• Простой протокол синхронизации времени (SNTP). |
| Управление |
• Магистральный VLAN протокол (VTP);• простейший протокол передачи файлов TFTP;• Telnet;• BOOTP;• SNMP v1,v2• Соответсвие SMI v1;• Протокол анализировани ICMP-маршрутизации (IRDP)• Поддержка баз управляющей информации• Управление станциями Station management 7.3;• Cisco Traffic Detector;• Cisco View;• Агент удаленного мониторинга (RMON);Приложение удаленного мониторинга (RMON) поддерживает четыре группы наблюдения (history, statistics, alarms, events) для контроля и управления трафиком, улучшенным наблюдением и анализом ситуации.• IP-маршрутизация;• RMON HP Openview;Управление коммутатором при помощи командной строки. |
Таблица 2. Технические характеристики.
| Конфигурация шасси |
Коммутаторы семейства Cisco Catalyst 6500 могут быть скомплектованы на базе соледующих шасси:• 3 слота;• 5 слотов;• 9 слотов;• 9 вертикально размещенных слотов;• 13-слотов |
| Полоса пропускания |
• 32 Гбит/с на системной шине;• 256 Гбит/с;• 720 Гбит/с. |
| Производительность коммутации |
• Cisco Catalyst 6500 Supervisor Engine 1A Multilayer Switch Feature Card (MSFC2): 15 млн. пакетов в секунду;• Catalyst 6500 Supervisor Engine 2 MSFC2: 210 млн. пакетов в секунду;• Catalyst 6500 Supervisor Engine 32 MSFC2a: 15 млн. пакетов в секунду;• Catalyst 6500 Supervisor Engine 720: до 400 млн. пакетов в секунду |
| Операционные системы |
• Cisco Catalyst OS;• Cisco IOS Software;• Смешанная конфигурация. |
| Максимальное количество портов |
Cisco Catalyst 6503:• 10 Гбит Ethernet - 2• Гбит Ethernet SFP - 8• Гбит Gbic - 34• 10/100/1000 Ethernet - 97• 10/100 Fast Ethernet - 192• 100Base-FX - 96• Flex WAN – 2 модуля, 4 портаCisco Catalyst 6503-E• 10 Гбит Ethernet - 8• Гбит Ethernet SFP - 98• Гбит Gbic - 34• 10/100/1000 Ethernet - 97• 10/100 Fast Ethernet - 192• 100Base-FX - 96• Flex WAN – 2 модуля, 4 портаCisco Catalyst 6506, 6505-E• 10 Гбит Ethernet - 20• Гбит Ethernet SFP - 242• Гбит Gbic - 82• 10/100/1000 Ethernet - 241• 10/100 Fast Ethernet - 480• 100Base-FX - 240• Flex WAN – 5 модулей, 10 портовCisco Catalyst 6509, 6509-E• 10 Гбит Ethernet - 32• Гбит Ethernet SFP - 386• Гбит Gbic - 130• 10/100/1000 Ethernet - 385• 10/100 Fast Ethernet - 768• 100Base-FX - 384• Flex WAN – 8 модулей, 16 портовCisco Catalyst 6509-NEB, 6509-NEB-A• 10 Гбит Ethernet - 32• Гбит Ethernet SFP - 384• Гбит Gbic - 130• 10/100/1000 Ethernet - 385• 10/100 Fast Ethernet - 768• 100Base-FX - 384• Flex WAN – 8 модулей, 16 портовCisco Catalyst 6513• 10 Гбит Ethernet - 32• Гбит Ethernet SFP - 384• Гбит Gbic - 130• 10/100/1000 Ethernet - 385• 10/100 Fast Ethernet - 768• 100Base-FX - 384• Flex WAN – 8 модулей, 16 портов |
Процессорный модуль Cisco Catalyst 6500/Cisco 7600 Series Supervisor Engine 720Процессорный модуль Cisco Catalyst 6500/Cisco 7600 Series Supervisor Engine 720 обеспечивает высокую масштабируемую производительность и широкий набор аппаратно поддерживаемых технологий обработки IP-пакетов (IP маршрутизацию L2 и L3, многопротокольную коммутацию по меткам (MPLS) виртуальных частных сетей, Ethernet через MPLS (EoMPLS) с поддержкой сервисов обеспечения качества обслуживания и безопасности.Процессорный модуль Supervisor Engine 720 построен в соотеветсвии с архитектурой Cisco Express Forwarding и поддерживает централизованную (CEF) и распределенную (dCEF) переадресацию данных.
Таблица 3. Спецификации.
| Поддерживаемые протоколы |
• Протоколы маршрутизации на третьем сетевом уровне: BGPv4, OSPF, IS-IS, RIP, распределенная FIB коммутация, CDP, ICMP.• Традиционные коммуникационные протоколы: IPX, набор коммуникационных протоколов Appletalk, DECnet, виртуальная интегрированная сетевая служба (VINES), сетевое обслуживание без подтвердждения соединения (CLNS);• Многоадресная маршрутизация: PIM (SX, DX), (S,G), (*,G), аппаратная поддержка двунаправленного PIM;• Полная поддержка многопротокольной коммутации по меткам MPLS;• Cisco Group Management Protocol и IGMP snooping |
| Память |
• WS-SUP720: 512 Мб DRAM для процессора маршрутизации и 512 Мб для процессора коммутации• WS-SUP720-3B : 512 Мб DRAM для процессора маршрутизации и 512 Мб для процессора коммутации, с возможностью расширения до 1Гб;• WS-SUP720-3BXL : 1 Гб DRAM для процессора маршрутизации и 1 Гб Мб для процессора коммутации• 64Мб флэш-памяти Boot Flash для коммутирующего процессора и 64Мб Boot Flash для маршрутного процессора.Сменные носители: 64MB, 128 MB, 256 MB, 512 MB (Compact Flash). |
| Порты |
Порты uplink:2 Гбит Ethernet,1 порт SFP, переменный SFP и RJ-45.Управляющий порт: RS-232. |
| Обеспечение надежности |
FSU (Fast software upgrade);RPR+ (Route Processor Redundancy+)SSO+NSF (Stateful Switchover + Nonstop Forwarding)OIR (Online insertion and removal) горячая замена. |
| Размеры, вес |
4.0 x 37.9 x 40.3 см4,5 кг |
Процессорный модуль Cisco Catalyst 6500/Cisco 7600 Series Supervisor Engine 32
Таблица 4. Характеристики.
| Безопасность |
Поддержка спецификации IEEE 802.1x:• создание правил доступа к каждому порту коммутатора, включая аутентификацию пользователя;• в сочетании с настройками VLAN динамическое распределение VLAN вне зависимости от места подключения пользователя; • в сочетании с настройками голосовых VLAN принятие решения о подключении IP-телефона вне зависимости от настроек конечного порта коммутатора;• в сочетании с настройками «гостевой» VLAN, обработку запросов протокола IEEE 802.1x от пользователей, желающих получить ограниченный доступ к сети из «гостевой» VLAN.• назначение списков прав доступа (ACL);• назначение политик обеспечения качества обслуживания (QoS policy);• однонаправленный управляющий порт для приложений с функцией «wake-on-LAN»;• доменная система (DNS) для настройки RADIUS-сервера.Механизмы обнаружения вторжений и защиты от «спуфинга»:• DHCP перехват, динамическое отслеживание изменений в ARP-таблицах, IP source guard-Cisco Catalyst 6500 Security Toolkit;• ограничение загрузки процессора (CPU rate limiting);• Control Plane Policing• Привязка списков ACL к портам;• Ограничение скорости по пользователям;• Аппаратная поддержка обучения MAC-адресам;• Cisco Catalyst 6500 модуль обнаружения сетевых атак;• Подавление broadcast и multicast трафика• Port Security on Access, 802.1Q Trunks и 802.1Q Tunneling ports. |
| Управление |
Обеспечение «горячей» замены без отключения электропитания.Обеспечение быстрой конвергенции на втором сетевом уровне:• IEEE 802.1s расширение протокола связующего дерева для нескольких VLAN;• IEEE 802.1w быстрый протокол связующего дерева;• Поддержка каналов Dot1q для отображения нескольких связующих деревьев на одно связующее дерево (PVRST).Аппаратная избыточность и обеспечение защиты от возникновения ошибок на втором сетевом упровне при помощи протокола 802.1x.Защита от ошибок и неисправностей:• Обнаружение и исправление ошибок;• Проверка работоспособности системы;• Улучшенная защита памяти;• Обнаружение и упреждение возникающих ошибок при помощи анализатора коммутируемых портов (SPAN, remote SPAN).2 порта USB 2.0 для прямого доступа к управлению сетью с ноутбука, упрощения загрузки программного обеспечения на коммутатор, а также для подключения USB-ключей, обеспечивающих авторизацию управляющего коммутатором персонала.Счетчики записей входа по спискам контроля доступа.Поддержка протоколов:• SNMPv3,• SSH v2,• протокол безопасного копирования (SCP).Управление многоадресными рассылками:• аппаратная поддержка многоадресных рассылок;• двунаправленные многоадресные рассылки, не зависящие от протокола (PIM)• протокол управления интернет группами (IGMP v3);• RGMP,• MBGP;• PIM SM, PIM SSM и PIM snooping.Встроенные порты передачи информации на более высокий уровень (uplink) – 8 Гбит/с Ethernet SFP или 2 10Гбит/с XENPAK |
| Качество обслуживания (QoS) |
Расширенные функции использования классификации и маркировки входящих и исходящих пакетов на уровнях 2-4.Ограничение скорости по пользователям.Аппаратная поддержка мультипротокольной меточной коммутации (MPLS).Аппаратная поддержка инкапсуляции для маршрутизации (GRE-туннелинг) IP трафика.Сокращение необходимости в глобально уникальных IP адресах. Механизм трансляции сетевых адресов (NAT). |
| Соответствие индустриальным стандартам |
• Ethernet: IEEE 802.3• IEEE 802.1d,• 802.1p,• 802.1q, • 802.1s, • 802.1w, • 802.3x, • 802.3z, • 802.3ab, • 802.3ad, • 802.3ae, • 802.3ak. |
Таблица 5. Технические характеристики.
| Порты uplink |
8 портов 1Гбит/с SFP и 1 10/100/100 RJ-45 или 2 порта 10Гбит/с XENPAK и 1 10/100/100 RJ45• 9.5 МБ буфер для Gigabit Ethernet;• 100 Мб буфер для 10Gigabit Ethernet. |
| USB порт |
2 USB 2.0 (host и device) |
| Пропускная способность системной шины |
32 Гбит/с |
| Производительность |
До 15 млн. пакетов в секунду трафика IPv4 |
| Скоростная передача Cisco (CEF) |
Аппаратная реализация пересылки с MSFC2A |
| Оперативная память |
SP NVRAM: 2 Мб;DRAM: 512 Мб (расширяемо до 1 Гб);BootFlash: 256 Мб встроенной памяти, используемой в качестве загрузочного диска;Съемные носители: Compact Flash type II (64 Мб-1Гб) |
| Размеры, вес |
4.0 x 37.9 x 40.3 см.Занимает один слот в Cisco Catalyst 6500 шасси. |
Подключаемые модули Коммутаторы Cisco Catalyst 6500 обеспечивают размещение в слотах модулей следующих типов:- Модули Gigabit Ethernet с несколькими средами для организации канала (mixed media);- Модули 10 Gigabit Ethernet;- Модули 10/100 и 10/100/1000 Ethernet.Модули Mixed Media Gigabit Ethernet Mixed Media Gigabit Ethernet предназначены для обеспечения связи на скорости 1 Гбит/с через оптоволоконную линию к рабочим станциям, на более высокий информационный уровень, агрегации высокоплотных 10/100 интерфейсов. Mixed Media модули Gigabit Ethernet обеспечивают:- поддержку мультимодальной или одномодальной волоконно-оптической связи по интерфейсам SFP, GBIC или МТ-RJ;- от 8 до 48 портов на модуль позволяют обеспечить расширение общего количество коммутируемых портов коммутатора Gigabit Ethernet до 410;- настраиваемая многовходовая система коммутации (32 Гбит/с, 256 Гбит/с, 720 Гбит/с) и пропускная способность (15, 30, 210 и 400 млн. пакетов в секунду);- максимальная работоспособность и устойчивость благодаря поддержке протоколов PVST+, RSTP, MST, PVRST, HSPR, VRRP, GLBP, Cisco EtherChannel, IEEE 802.3ad.- приоритезация и управление трафиком;- поддержка программного обеспечения CiscoWorks для управления сетью, а так же протокола SNMP версий 1,2,3 и четырех групп удаленного мониторинга.CEF720 Gigabit Ethernet Mixed Media ModulesWS-X6748-SFP; WS-X6724-SFPТип передатчика – SFP;WS-X6748-SFP : 48 портов; 1000BASE-SX, LX/LH, -ZX, -T; 1000BASE-CWDM; LC.WS-X6724-SFP: 24 порта; 1000BASE-SX, LX/LH, -ZX, -T; 1000BASE-CWDM; LC.Увеличенные размеры пакетов Ethernet (до 9216 байт).Совместимые процессорные модули: Supervisor Engine 720Производительность /скорость пересылки пакетов: • 720 Гбит/с при использовании скоростной пересылки Cisco; • до 30 млн. пакетов в секунду.Двойной 20 Гбит/с канал для многовходовой системы коммутации.DCEF256 Gigabit Ethernet Mixed Media Modules
WS-X6816-GBIC Тип передатчика – GBIC16 портов; 1000BASE-SX, -LX/LH, -ZX, -T; 1000BASE-CWDM, -DWDM; SC.Увеличенные размеры пакетов Ethernet (до 9216 байт).Совместимые процессорные модули: • Supervisor Engine 2, (with SFM or SFM2)• Supervisor Engine 720Производительность /скорость пересылки пакетов: • 256 Гбит/с при использовании дифференцированной скоростной пересылки Cisco (dCEF); • до 24 млн. пакетов в секунду.
Двойной 8 Гбит/с канал CEF256 Gigabit Ethernet Mixed Media ModuleWS-X6516A-GBIC 16 портов; 1000BASE-SX, -LX/LH, -ZX, T; 1000BASE-CWDM, DWDM; SC Увеличенные размеры пакетов Ethernet (до 9216 байт).Совместимые процессорные модули: • Supervisor Engine 1A;• Supervisor Engine 2;• Supervisor Engine 720.Производительность /скорость пересылки пакетов:• 256 Гбит/с при использовании CEF; • до 30 млн. пакетов в секунду.
8 Gigabit одноканальный.Gigabit Ethernet Optical/Mixed Media Interface ModulesWS-X6416-GBIC:• 16 портов; 1000BASE-SX, -LX/LH, -ZX, -T; 1000BASE-CWDM, -DWDM; SC connecterWS-X6408A-GBIC:• 8 портов; 1000BASE-SX, -LX/LH, -ZX, -T; 1000BASE-CWDM, -DWDM; SC connecterУвеличенные размеры пакетов Ethernet (до 9216 байт).Совместимые процессорные модули: • Supervisor Engine 1A;• Supervisor Engine 2;• Supervisor Engine 720.Производительность /скорость пересылки пакетов:• 32 Гбит/с; • до 15 млн. пакетов в секунду.32 Гбит/с на коллективной шине.Размеры Занимает один слот в шасси3.0 x 35.6 x 40.6 смТаблица 6. Спецификации.
| Соответствие промышленным спецификациям |
• IEEE 802.1d, • IEEE 802.1p, • IEEE 802.1q, • IEEE 802.1s, • IEEE 802.1w, • IEEE 802.3x, • IEEE 802.3z, • IEEE 802.3ab,• IEEE 802.3ad,• 1000BASE-T, • 1000BASE-X (GBIC), • 1000BASE-SX, • 1000BASE-LX/LH, • 1000BASE-ZX, • CWDM |
| Базы управляющей информации |
• ETHERLIKE-MIB (RFC 1643)• IF-MIB (RFC 1573)• Bridge MIB (RFC 1493)• CISCO-STACK-MIB• CISCO-VTP-MIB• CISCO-CDP-MIB• RMON MIB (RFC 1757)• CISCO-PAGP-MIB• CISCO-STP-EXTENSIONS-MIB• CISCO-VLAN-BRIDGE-MIB• CISCO-VLAN-MEMBERSHIP-MIB• ENTITY-MIB (RFC 2037)• HC-RMON• RFC1213-MIB (MIB-II)• SMON-MIB |
Модули 10 Gigabit Ethernet Четырех и восьмипортовые модули 10 Gigabit Ethernet поддерживают связь по одномодовому оптоволоконному каналу на расстояние до 80 км, до 300 м при многомодовом режиме и 15 м при связи по медному кабелю. Оба модуля совместимы с процессорным модулем Series Supervisor Engine 720, обеспечивают 40 Гбит/с соединение к многовходовой системе коммутации, поддерживают протокол агрегации связей, технологию Cisco EtherChannel, списки прав доступа, и функции качества обслуживания. Таблица 7. Характеристики.
| Параметр |
Описание |
| WS-X6704-10GE |
WS-X6708-10GT-3CWS-X6708-10GT-3CXL |
| Количество портов |
4 |
8 |
| Тип оптоволокна |
XENPAK |
X2 |
| Многовходовая коммутация |
40 Гбит/с80 Гбит/с полный дуплекс |
| Буферное ЗУ порта |
16 Мб на порт |
200 Мб на порт |
| Размер кадра |
9216 байт |
| ОЗУ |
256 Мб, расширяемо до 1 Гб |
1 Гб |
| Соответствие промышленным спецификациям |
• IEEE 802.1d, • IEEE 802.1p, • IEEE 802.1q, • IEEE 802.1s, • IEEE 802.1w, • IEEE 802.3x, • IEEE 802.3z, • IEEE 802.3ab,• IEEE 802.3ad,• 1000BASE-T, • 1000BASE-X (GBIC), • 1000BASE-SX, • 1000BASE-LX/LH, • 1000BASE-ZX, • CWDM |
| Базы управляющей информации |
• ETHERLIKE-MIB (RFC 1643)• IF-MIB (RFC 1573)• Bridge MIB (RFC 1493)• CISCO-STACK-MIB• CISCO-VTP-MIB• CISCO-CDP-MIB• RMON MIB (RFC 1757)• CISCO-PAGP-MIB• CISCO-STP-EXTENSIONS-MIB• CISCO-VLAN-BRIDGE-MIB• CISCO-VLAN-MEMBERSHIP-MIB• ENTITY-MIB (RFC 2037)• HC-RMON• RFC1213-MIB (MIB-II)• SMON-MIB |
| Размеры |
Занимает один слот в шасси3.0 x 35.6 x 40.6 см |
Модули 10/100 и 10/100/1000 Ethernet- распространенная архитектура Cisco AVVID (архитектура для голосовых, видео и интегрированных данных);- выбор физической среды организации канала и типа соединения. Модули позволяют выполнять подключение по экранированной и неэкранированной витой паре при помощи RJ-45 или RJ-21;- поддержка протокола IEEE 802.3af позволяет модулям осуществлять передачу электрической энергии (например, IP-телефонам, беспроводным точкам доступа) по сетям Ethernet (технология Power over Ethernet, PoE);- тестирование неисправностей и повреждений витой пары при помощи динамического рефлектометра (TDR)p;- количество коммутируемых портов модуля (от 16 до 96) позволяет обеспечить расширение количества портов шасси Cisco Catalyst 6500 до 1152 10/100BASE-TX или 576 10/100/1000BASE-TX;- максимальная работоспособность и устойчивость благодаря поддержке протоколов PVST+, RSTP, MST, PVRST, HSPR, VRRP, GLBP, Cisco EtherChannel, IEEE 802.3ad;- поддержка программного обеспечения CiscoWorks для управления сетью, а так же протокола SNMP версий 1,2,3 и четырех групп удаленного мониторинга;
Сisco Express Forwarding 720 Copper 10/100/1000 Ethernet Interface Module
WS-F6700-DFC3AИспользуется в коммутационных шкафах.48 портов RJ 45, кабель 5 категории.Размеры пакетов Ethernet (до 1518 байт на кадр).Буферное ЗУ порта: 1 Мб на 8 портов.Производительность /скорость пересылки пакетов:• 720 Гбит/с при использовании технологии CEF; • до 30 млн. пакетов в секунду.Поддерживаемые супервизоры: Supervisor Engine 720.Двойной 20 Гбит/с канал к многовходовой системе коммутации супервизора.
Cisco Express Forwarding 256 10100/1000 Interface Module
WS-X6548-GE-TXИспользуется в коммутационных шкафах.48 портов RJ 45, кабель 5 категории.Размеры пакетов Ethernet (до 1518 байт на кадр).Буферное ЗУ порта: 1 Мб на 8 портов.Производительность /скорость пересылки пакетов:• 256 Гбит/с при использовании технологии CEF; • до 30 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.Поддержка системы электропитания Cisco Prestandart.8 Гбит/с канал к многовходовой системе коммутации супервизора.
WS-X6548-RJ-45Используется в серверных фермах.48 портов RJ 45, кабель 5 категории.Увеличенные размеры пакетов Ethernet (до 9216 байт на кадр).Буферное ЗУ порта: 1.2 Мб на порт.Производительность /скорость пересылки пакетов:• 256 Гбит/с при использовании технологии CEF; • до 30 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.8 Гбит/с канал к многовходовой системе коммутации супервизора.
WS-X6548-RJ-21Используется в серверных фермах.48 портов RJ-21, кабель 5 категории.Увеличенные размеры пакетов Ethernet (до 8092 байт на кадр).Буферное ЗУ порта: 1.2 Мб на порт.Производительность /скорость пересылки пакетов:• 256 Гбит/с при использовании технологии CEF; • до 30 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.8 Гбит/с канал к многовходовой системе коммутации супервизора.
Cisco Catalyst 6500 Series PoE, Classic 10/100, and 10/100/1000 Interface ModulesWS-X6148A-GE-TXс подключаемой картой 802.3af PoE WS-F6K-GE48-AF Используется в коммутационных шкафах.48-96 портов RJ-45, кабель 5 категории.Увеличенные размеры пакетов Ethernet (до 9216 байт на кадр).Буферное ЗУ порта: 2,67 Мб на порт.Производительность /скорость пересылки пакетов:• 32 Гбит/с; • 15 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.32 Гбит/с на коллективной шине.Возможность поддержки технологии PoE и Cisco Prestandart при помощи карты расширения.
WS-X6148A-RJ-45Используется в коммутационных шкафах.48-96 портов RJ-45, кабель 5 категории.Увеличенные размеры пакетов Ethernet (до 9216 байт на кадр).Буферное ЗУ порта: 2,67 Мб на порт.Производительность /скорость пересылки пакетов:• 32 Гбит/с; • 15 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.32 Гбит/с на коллективной шине.Возможность поддержки технологии PoE и Cisco Prestandart при помощи карты расширения.
WS-X6148-21AFИспользуется в коммутационных шкафах.48 портов RJ-21, кабель 5 категории.Увеличенные размеры пакетов Ethernet (до 9216 байт на кадр).Буферное ЗУ порта: 1,2 Мб на порт.Производительность /скорость пересылки пакетов:• 32 Гбит/с; • 15 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.32 Гбит/с на коллективной шине.Встроенная система электропитания PoE.
WS-X6196-RJ-21Используется в коммутационных шкафах.96 портов RJ-21, кабель 5 категории.Увеличенные размеры пакетов Ethernet (до 9216 байт на кадр).Буферное ЗУ порта: 1,2 Мб на порт.Производительность /скорость пересылки пакетов:• 32 Гбит/с; • 15 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.32 Гбит/с на коллективной шине.Возможность поддержки технологии PoE и Cisco Prestandart при помощи карты расширения.
WS-X6148X2-45AF Используется в коммутационных шкафах.48 портов RJ-45, кабель 5 категории.Увеличенные размеры пакетов Ethernet (до 9216 байт на кадр).Буферное ЗУ порта: 1,2 Мб на порт.Производительность /скорость пересылки пакетов:• 32 Гбит/с; • 15 млн. пакетов в секундуПоддерживаемые супервизоры: • Supervisor Engine 1А;• Supervisor Engine 2;• Supervisor Engine 720.32 Гбит/с на коллективной шине.Встроенная система электропитания PoE.Таблица 8. Спецификации.
| Соответствие промышленным спецификациям |
Ethernet: • IEEE 802.3 • 10BASE-TFast Ethernet: • IEEE 802.3,• 100BASE-TX,• 100BASE-FXGigabit Ethernet: • 1000BASE-TX• IEEE 802.1d, • IEEE 802.1p, • IEEE 802.1q, • IEEE 802.1s, • IEEE 802.1w, • IEEE 802.3x, • IEEE 802.3z, • IEEE 802.3ab, • IEEE 802.3ad, • IEEE 802.3af |
| Базы управляющей информации |
• THERLIKE-MIB (RFC 1643)• IF-MIB (RFC 1573)• Bridge MIB (RFC 1493)• CISCO-STACK-MIB• CISCO-VTP-MIB• CISCO-CDP-MIB• RMON MIB (RFC 1757)• CISCO-PAGP-MIB• CISCO-STP-Extensions-MIB• CISCO-VLAN-Bridge-MIB• CISCO-VLAN-Membership-MIB• CISCO-UDLDP-MIB• CISCO-ENTITY-FRU-CONTROL-MIB• CISCO-COPS-CLIENT-MIB• ENTITY-MIB (RFC 2037)• HC-RMON• RFC1213-MIB (MIB-II)• SMON-MIB |
| Размеры |
3.0 x 35.6 x 40.6 см |
|
