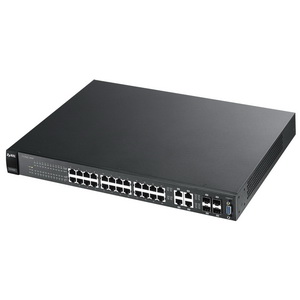

Коммутатор Zyxel ES3500-24HP

24-портовый управляемый PoE-коммутатор Fast Ethernet с 4 портами Gigabit Ethernet. Коммутатор ES3500-24HP входит в серию ES3500 и предназначен для установки в сетях доступа предприятий. Коммутатор имеет 24 порта 10/100 Мбит/с Ethernet и 4 совмещенных порта 1000BASET-T/ SFP для подключения к магистральным каналам связи. Наличие 4 гигабитных интерфейсов позволяют строить кольца доступа, в также агрегировать гигабитные интерфейсы для увеличения пропускной способности по медным или оптическим каналам связи.

Коммутатор обеспечивает питание и передачу данных по одному кабелю Ethernet на оконечные устройства (точки доступа Wi-Fi, видеокамеры, IP-телефоны) по технологии PoE стандарта 802.3af до 15,4 Вт и High Power стандарта 802.3at до 30 Вт. ES3500-24HP может быть использован в сетях любых масштабов и поддерживает стандартизованные протоколы связующего дерева RSTP и MSTP с замкнутыми кольцами и топологии в виде звезды. Двойное тегирование Static и Selective QinQ позволяет разделять сервисы.

Системный администратор имеет возможность изменять конфигурацию и проводить мониторинг коммутатора как посредством протокола SNMP так и по веб-интерфейсу и командной строке. Аутентификация настраивается на сервере TACACS+. Ведение журнала событий обеcпечивается через Syslog, а весь передаваемый трафик может быть анализирован с помощью функций Port Mirroring и sFlow. Функции управления доступны как по IPv4, так и по IPv6.

Каждый абонентский порт коммутатора может быть настроен для приоритезации трафика согласно заданным правилам. Коммутатор может ограничивать скорость на порту, обработать до 8 очередей приоритетам 802.1p на основе алгоритмов SPQ и WFQ. Контроль широковещательных рассылок выполняет функция Broadcast Strom Control. Коммутатор ES3500-24HP подходит для применения в сетях, где нужно проводить видеоконференции и предоставлять услугу IP-TV.

Функции безопасности обеспечивают защиту трафика и предотвращают внесение изменений в настройки коммутатора неавторизованных пользователей. Абонентские порты изолируются в пределах одного коммутатора функцией port isolation. Списки доступа вносят дополнительную защиту на каждом порту по правилам параметров уровней L2, L3 и L4, включающих MAC- и IP-адрес, трафик TCP и UPD, номер физического порта и VLAN. Функция Port Security может ограничивать определенное количество MAC-адресов для доступа в сеть на каждом порту. С помощью IP Source Guard блокируются все неавторизованные DHCP-сервера и попытки подмены MAC- и IP-адреса. Возможна быстрая настройка гостевого доступа с помощью Guest VLAN. Атаки на загрузку процессора предотвращаются функцией CPU Protection.

Технические характеристики ZyXEL ES3500-24HP:

• 24 порта 10/100 BASE-T с поддержкой IEEE 802.3at (PoE Plus - максимальная мощность до 30 Вт) или IEEE 802.3af (PoE - максимальная мощность до 15.4 Вт)
• 4 совмещенных порта 10/100/1000BASE-T/SFP-слот
• Порт управления console RS-232
• Матрица коммутации : 12.8 Гбит/с, неблокируемая
• Скорость коммутации кадров: 9.6 млн пакетов/с
• Буфер данных: 320 кБайт
• Размер таблицы МАС-адресов: 16000 записей
• Flash память:16 МБайт
• Оперативная память: 64 Мбайт
• Ограничение скорости передачи данных на каждом порту с шагом 64 кбит/с : Rule-based/Port-based bandwidth control
• Алгоритм Dual-Rate-Three-Color для ограничения скорости передачи
• Параметры указания пиковой и гарантированной скорости передачи данных CIR/PIR for bandwidth control
• Port-based egress traffic shaping
• Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)
• 8 очередей приоритетов на порт 802.1p
• Алгоритм обработки очередей: WFR (Weighted Fair Queue)/WRR (Weighted Round Robin)/SPQ scheduling algorithm
• Перемаркировка меток DSCP в 802.1p
• Static multicast
• Обработка многоадресной рассылки IGMP/IGMP snooping v1, v2, v3 для IPv4
• Поддержка MLD Snooping proxy - для IPv6
• MLD filtering
• IGMP throttling - ограничение количества разрешенных мультикаст потоков
• IGMP snooping fast leave
• IGMP snooping statistics - статистика работы функции IGMP Snooping
• Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration)
• Port based QinQ
• Selective QinQ
• PPPoE Intermediate Agent
• Поддержка защищенного управления Web (HTTP/ HTTPS), Telnet/SSH, Local (RS-232), внутренний Telnet /SSH клиент, клиент TFTP
• Cisco like CLI
• Двухуровневое управление SNMP read/write community
• SNMP группы для SNMP v3
• Множественные сессии управления с разделением уровня доступа
• SSH v1/v2
• SSL/TLS
• Dying Gasp - отправка сообщения SNMP о внештатной ситуации (отказ источника питания и др.)
• Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств
• Поддержка протоколов SNMP v2c, v3
• IP управление: static IP или DHCP client (IPv4 и IPv6)
