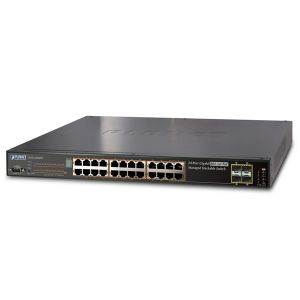

Коммутатор Planet SGSW-24040HP

Коммутатор PLANET серии SGSW-24040 и SGSW-24040R, является гигабитным , управляемым , стекируемым коммутатором второго уровня , который имеет 24 порта со скоростью 10/100/1000Mbps , 4 комбинированных гигабитных 1000T/SFP порта, и 2 выделенных высокоскоростных HDMI-совместимых интерфейса для создания стека коммутаторов. Организация стека из 16 коммутаторов позволяет объединить 384 гигабитных порта возможностью управления всего стека помощью одного IP адреса, а так же позволяет администраторам сети полностью контролировать весь стек коммутаторов, вместо того, чтобы инсталировать и настраивать каждый коммутатор один за другим. Резервирование каналов стека SGSW-24040 гарантирует целостность информации, даже при сбоях оборудования. Горячая замена коммутаторов стека упрощает и облегчает задачу по расширению и обновлению и даёт возможность обеспечить растущую потребность пропускной способности сети, по мере функциональной потребности предприятия. 2 встроенных порта для создания стека обеспечивают пропускную способность от 5Gbps до 20Gbps в двунаправленном режиме работы , это обеспечит высокую скорость передачи больших объемов данных как между рядовыми узлами сети так и с высокопроизводительными устройствами обработки информации и серверами хранения данных.

Высокая надежность

Резервирование каналов стека SGSW-24040 гарантирует целостность информации, даже при сбоях оборудования. Горячая замена коммутаторов стека упрощает и облегчает задачу по расширению и обновлению и даёт возможность обеспечить растущую потребность пропускной способности сети.


Возможности Layer 2

SGSW-24040 поддерживает конфигурирование скорости работы порта, агрегирование портов, Q-in-Q VLAN, VLAN, Rapid Spanning Tree протокол, Layer 2 to Layer 4 QoS, управление пропускной способностью(bandwidth control) и IGMP Snooping. SGSW-24040 поддерживает до 255 VLAN групп и тегированные VLAN группы по IEEE 802.1Q стандарту.. Возможность объединения портов, позволяет создавать высокоскоростные транки (максимально можно объединить до 16 портов в 12 транковых групп).


Простое управление QoS

Коммутатор SGSW-24040 обладает широкими функциями управления трафиком и QoS, Функциональные возможности QoS включают в себя 4 транспортных классификатора, ограничение полосы пропускания. Потоки данных, характеризующиеся малой плотностью пакетов, получают предпочтение в сетевом сервисе, их доставка чаще всего осуществляется вовремя. В то же время, те потоки, которым характерна высокая плотность пакетов, такие как VoIP, мультимедийный трафик, используют оставшуюся емкость каналов связи, состоящую из эквивалентной или пропорциональной полосы пропускания. Такой метод дает возможность более полно использовать сетевые ресурсы и гарантирует лучшую работу сети. Встроенный мастер настроек QoS поможет вам быстро и просто создать необходимые правила, используя Web интерфейс.

Эффективное Управление

Для удобства управления, SGSW-24040 оборудован консолью, Web и SNMP интерфейсами управления. Обладая возможностью управления через WEB интерфейс, SGSW-24040 предлагает легкое в использовании управление и средство конфигурации. Поддержка протокола SNMP позволит использовать любой софт, работающий по этому стандарту, для управления коммутатором. Консольный и TELNET режимы построены на командной строке, которая более удобна для централизованного администрирования. Для защищенного удаленного управления можно использовать подключение по протоколу SNMPv3 , который шифруют содержимое пакетов во время сеансов.

Защита

Серия PLANET SGSW-24040 поддерживает Список Управления Доступом (ACL -Access Control List) что позволит настроить права доступа, фильтрацию пакетов по IP адресу , TCP/UDP портам и сетевым приложениям. Механизмы защиты включают возможность аутентификации по портам и MAC адресам. Поддержка функции VLAN гарантирует безопасность передаваемой информации каждого пользователя. Администраторы теперь могут создавать высокозащищенные корпоративные сети еще проще и с меньшими усилиями.

Увеличение расстояния

Коммутатор SGSW-24040 имеет четыре mini-GBIC слота, для подключения 1000Base-SX/LX и WDM SFP волоконно-оптических модулей, что позволит увеличить расстояние от 550 метров (Многомодовое оптоволокно) до 10/20/30/ 40/50/70/120 километров (Одномодовое оптоволокно или WDM оптоволокно).

Дополнительный блок питания постоянного тока 48V, гарантирует непрерывную работу (SGSW-24040R)
Коммутатор SGSW-24040R, имеет блок питания (100-240V) и дополнительный блок питания постоянного тока (48V). Дополнительный блок питания позволяет повысить надежность узла и выбрать систему питания между 100~240V AC и -48V DC.

 Основные характеристики

Порты

• 24 10/100/1000 Mbps Fast Ethernet
• 4 mini-GBIC/SFP порта, комбинированные с 21,22,23,24 портами
• 2 выделенных высокоскоростных HDMI-совместимых интерфейса для создания стека
• консольный интерфейс для управления и настройки

Stacking

• Возможность создания стека из 16 устройств и 384 гигабитных портов
• Выделенный IP адрес для управления всего стека
• Топология стека поддерживает «цепь» и «кольцо»
• Plug and Play соединение
• Зеркалирование стека
• Возможность создавать высокоскоростную магистраль между коммутаторами

Особенности Layer 2

• Совместим с IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z гигабитными Ethernet стандартами
• Поддержка Auto-negotiation and Full-Duplex / Half-Duplex modes for all
• 10Base-T / 100Base-TX и 1000Base-T портов
• Auto-MDI / MDI-X определение для всех RJ-45 портов
• Контроль потоков данных:
• -IEEE 802.3x FAUSE Frame для режима Full-Duplex
• - Механизм встречного давления в Half-Duplex режиме
• Высокопроизводительная коммутационная матрица с неблокируемой архитектурой, broadcast storm control, runt / CRC фильтрация устраняет ошибочные пакеты, чтобы оптимизировать сетевую пропускную способность
• 8K MAC адресов, c функцией автоматического изучения MAC адресов
• 1392 kbytes встроенной памяти для буфера пакетов
• Поддержка VLAN

  -IEEE 802.1Q Tagged VLAN
  -IEEE 802.1v Protocol based VLAN
  -Provider Bridging (VLAN Q-in-Q) support (IEEE 802.1ad)
  -До 255 VLAN групп, из 4041 VLAN IDs
  -Поддержка PVE(Private VLAN Edge)

• Поддержка Link Aggregation
• до 12 trunk групп c 16 портами в каждой
• пропускная способность 32Gbps (Duplex режим)
• IEEE 802.3ad LACP (Link Aggregation Control Protocol)
• Spanning Tree протокол

  -STP, IEEE 802.1D (Classic Spanning Tree Protocol)
  -RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
  -MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, spanning tree by VLAN)

• Обеспечение зеркалирования портов (many-to-1)
• Зеркалирование портов(Port Mirroring) для мониторинга входящего или исходящего трафика

QoS

• 4 приоритета для каждого порта
• Строго приоритетное и Weighted Round Robin (WRR) CoS политики
• Поддержка QoS и In / Out пропускной способности для каждого порта
• Traffic-policing политика для каждого порта

Multicast

• Поддержка IGMP Snooping v1 и v2
• Поддержка Querier режима

Защита

• IEEE 802.1x Port-Based / MAC-Based идентификация
• IP-Based Access Control List (ACL)
• MAC-Based Access Control List (ACL)
• Static MAC

Управление

• Интерфейсы управления коммутатора

  -Консоль / Telnet
  -Web управление
  -SNMP v1, v2c, и v3

• BOOTP и DHCP клиент для назначения IP адреса
• Встроенный TFTP клиент
• upload/download прошивки через HTTP / TFTP
• upload / download конфигурации через TFTP
• SNTP (Simple Network Time Protocol)
• Link Layer Discovery Protocol (LLDP) протокол
• Фирменная утилита для расширенного управления

 Аппаратные характеристики :

 медный порт

 24 10/ 100/1000Base-T RJ-45 Auto-MDI/MDI-X ports

 SFP / mini-GBIC Slots

 4 SFP интерфейса, комбинированные с 21,22,23,24 портами

 Схема коммутации

 Store-and-Forward

 Матрица коммутатора

 48Gbps / non-blocking

 Таблица адресов

 8K entries

 Общий буфер данных

 1392 kilobytes

 Flow Control

IEEE 802.3x Pause Frame for Full-Duplex
Back pressure for Half-Duplex

 Jumbo Frame

10Kbytes

 Индикация

 Power, 1000 Link/Act, 100 Link/Act, SFP Link

 Размеры ( W x D x H)

 440 x 200 x 44.5 mm, 1U высота

 Вес

 3.0 KG

 Потребление

 Max. 30 watts / 102 BTU

 Питание

 SGSW-24040

• AC 100~240V, 50/60Hz

 SGSW-24040R

• 100~240V AC, 50/60Hz
• 48V DC @ 0.6A, диапазон: -30 ~ -60V
