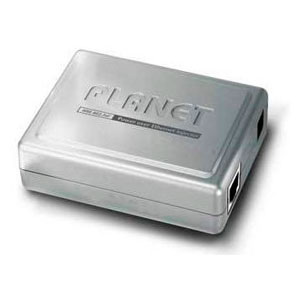

Инжектор Planet POE-151

POE-151 и POE-151S - устройства подачи Питания через сеть Ethernet соответствующие стандарту IEEE802.3af, которые создают напряжение постоянного тока 48 Вольт кабеле Ethernet. Изделия POE-151/151S состоят из двух модулей: Инжектор и Сплиттер. Инжектор подаёт напряжение питания в сетевой кабель Ethernet 5 категории. Сплиттер отделяет данные, передаваемые через кабель Ethernet, от питания и преобразует напряжение питания в необходимое для питания конкретного оборудования. Максимальное расстояние между Инжектором и Сплиттером может достигать 100 метров.

При размещении сетевых устройств необходимо предусматривать наличие необходимого количества розеток питания. Иногда привязанность к розеткам (220 Вольт) не позволяет оптимально разместить оборудование, так как требует прокладки дополнительных линий питания или бывает технически трудно реализуемо, что делает решение в подобных ситуациях высокозатратным (требует существенных финансовых вложений) или вообще невозможным. Устройства PoE от компании Planet способны решить данную проблему.

Поддержка стандарта IEEE802.3af с Питанием через сеть Ethernet позволяет системному администратору использовать один кабель Ethernet с разъемами RJ-45 для передачи данных и питания оборудования поддерживающего данный стандарт. К Инжектору POE-151 можно подключить оборудование любого производителя соответствующее требованиям стандарта IEEE802.3af или Сплиттер POE-151S обеспечивающий три вида выходного напряжения и тока (в зависимости от модификации). Сплиттер POE-151S выпускается в трёх модификациях: POE-151S-5V (5 Вольт, 2 Ампера), 151S-9V (9 Вольт, 1,3 Ампера) и 151S-12V (12 Вольт, 1 Ампер).

Применение
При размещении оборудования в местах, где нет сетевой розетки или невозможно её разместить, или требуется прокладывать дополнительную проводку комплект POE-151 и POE-151S обеспечит Вам наиболее экономичное и удобное решение проблемы. Например, Вам необходимо разместить на потолке Интернет камеру Planet ICA-100C или точку доступа WAP-4000 нужно расположить как можно ближе к внешней антенне (для уменьшения неизбежных потерь в длинном ВЧ кабеле и использовании вместо него небольшого переходника).

Для управления питанием Ваших сетевых устройств POE-151S может использоваться совместно со встроенными Инжекторами питания в оборудовании сторонних производителей, совместимых со стандартом 802.3af, таких, как шлюзы Интернет-телефонии или камеры. POE-151 может работать как клиентское устройство питания со Сплиттерами сторонних производителей, таких, как точки доступа Cisco, коммутаторы с поддержкой PoE на расстояниях до 100 метров.

Основные возможности адаптера питания Planet POE-151/POE-151S:


• Соответствует стандартам IEEE802.3af, Питание через сеть Ethernet, IEEE802.3/802.3u 10/100Base-TX
• Подаёт напряжение 48Вольт постоянного тока через разъём RJ-45 кабеля Ethernet для питания оборудования
• Светодиодная индикация работы
• Расстояния до 100 метров
• Три выходных напряжения питания у сплиттеров 5В DC, 9В DC or 12В DC
• Автоматическое обнаружение оборудования соответствующего стандарту POE 802.3af , защита от повреждения при неправильном подключении
• Работает с EIA568, 5/5е категории, 4-пары жил в кабеле для 10Base-T или 100Base-TX

СПЕЦИФИКАЦИЯ


POE-151

Стандарты

• IEEE802.3, IEEE802.3u, 10/100Base-TX
• IEEE802.3af

Соединитель

• 2 x RJ-45 (1 for Data in, 1 for Data+DC out)

Скорость

• 10/100 Мбит/с (vary on Ethernet device attached )

Выходное напряжение

• 48VDC, 0.4A

Количество подключаемых устройств

• 1

Тип кабеля Ethernet

• TIA/EIA-568, Кабель категории  5/5

Светодиодная индикация

• 1 x питание 1 x POE ready / in-use

Габариты (L x W x H)

• 93 x 69 x 25 мм

POE-151S

Стандарты

• IEEE802.3, IEEE802.3u, 10/100Base-TX
• IEEE802.3af

Соединител

• 2 x RJ-45 (1 for Data + DC in, 1 for Data out)

Скорость

• 10/100Mbps (vary on Ethernet device attached)

Выходное напряжение / ток

• Vary on model:

1. POE-151S-5V: 5VDC, 2A максимум.
2. POE-151S-9V: 9VDC, 1.3A максимум
3. POE-151S-12V: 12VDC, 1A максимум.

Количество подключаемых устройств

• 1

Тип кабеля Ethernet

• TIA/EIA-568, Кабель категории  5/5e

Светодиодная индикация

• 1 x POE ready/ in-use

Габариты (L x W x H)

• 93 x 69 x 25 мм
