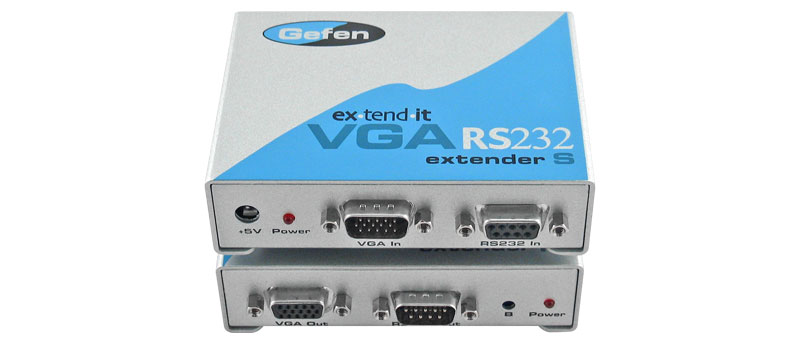

Комплект Gefen EXT-VGARS232-141

Работа с прибором

Удлинитель EXT-VGARS232-141 подключается к компьютеру кабелями VGA и RS-232, входящими в комплект поставки. К приемному блоку удлинителя, который располагается на расстоянии до 100 метров от источника, подключается дисплей и устройство с интерфейсом RS-232. Приемный и передающий блоки соединяются между собой одним кабелем на витой паре.

В комплект поставки входят:

• передающий блок удлинителя
• приемный блок удлинителя
• кабель VGA вилка-розетка (1,8 м)
• кабель RS-232 (1,8 м)
• два внешних источника питания (5 В).

Основные особенности прибора:

• передача сигналов VGA или компонентных HDTV, а также интерфейса RS-232 на расстояние до 100 метров
• подстроечный регулятор и DIP-переключатели для точной настройки компенсации АЧХ кабеля
• удобство использования в цифровых рекламно-информационных системах
• передача всех сигналов по одному кабелю на витой паре
• поддержка разрешений изображения до 1080p, 2K и 1920 x 1200.

Технические характеристики:

• полоса пропускания видеоусилителя: 350 МГц
• размах входного видеосигнала: 1,2 В
• частота строчной развертки 15-70 кГц
• частота кадровой развертки 30-170 Гц
• входной видеоразъем: вилка HD-15
• выходной видеоразъем: розетка HD-15
• разъем порта RS-232: розетка DB-9
• выходной разъем порта RS-232: вилка DB-9
• разъем канала связи: экранированный RJ-45
• соответствие стандартам интерфейса RS-232C
• питание: постоянное напряжение 5 В
• потребляемая мощность: не более 5 Вт
• габаритные размеры (Ш, Г, В): 10,2 x 7,6 x 2,9 см
• масса с упаковкой: 1,4 кг.
