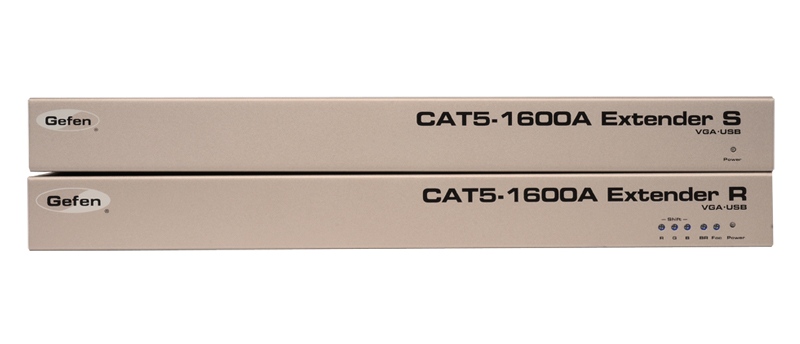

Комплект Gefen EXT-CAT5-1600A

Передавайте сигналы VGA, аудио и USB 2.0 по двум кабелям витой пары 5-й категории на расстояние до 100 метров

Это устройство позволяет передавать сигналы VGA, аудио и USB на расстояние до 100 метров по кабелю витой пары 5-й категории. Поддерживается разрешение дисплея до 1920 х 1200. Локальный монитор можно подключить к блоку передатчика, а к блоку приемника можно подключить до двух мониторов. Четыре USB разъема на блоке приемника позволяют управлять компьютером с рабочей KVM станции. Аналоговые аудио сигналы передаются через мини-стерео разъемы. Режим экономии питания "Green Mode" можно устанавливать с помощью DIP-переключателя на обоих блоках. После включения оба блока перейдут в режим ожидания, когда на VGA вход блока передатчика не поступают сигналы.

Как это работает

Установите блок передатчика позади источника VGA сигналов. С помощью кабеля VGA (в комплекте) подключите источник сигналов к блоку передатчика. К нему также можно подключить локальный монитор другим кабелем VGA (опция). Также кабелями VGA можно подключить к блоку приемника до двух мониторов. К входным и выходным разъемам подключите USB устройства. Для передачи аудио сигналов подключите мини-стерео кабель между источником аудио сигналов и аудио входом блока передатчика. Аудио выход блока приемника и аудио устройство также соедините мини-стерео кабелем. Блоки передатчика и приемника соедините между собой двумя кабелями витой пары 5-й категории.

Для включения питания устройств подключите источник питания и включите его в розетку электросети. После этого вы можете управлять компьютером с помощью рабочей KVM станции.

Примечание: передача сигналов VGA и аудио возможна на расстояние до 300 метров, а сигналов USB - на 100 метров.

Основные особенности:

• передача видеосигналов через интерфейс VGA и аналогового аудио на расстояние до 300 метров по двум кабелям витой пары 5-й категории
• передача сигналов интерфейса USB 2.0 на расстояние до 100 метров
• поддержка разрешения до 1920 х 1200
• поддержка стандарта USB 2.0 со скоростью передачи данных до 480 Мбит/с
• чтение данных EDID блока с обоих удаленных и локального монитора
• обратная совместимость со стандартом USB 1.1
• режим Green Mode экономит энергию, если источник сигналов VGA не используется
• поддерживаются любые операционные системы
• регулировка уровня цвета, яркости и фокуса
• возможность фазовой регулировки RGB цветов
• блокировка питания
• возможность установки в стандартную 19" стойку

Технические характеристики:

• полоса пропускания видеоусилителя: 350 МГц
• диапазон частот в горизонтальной плоскости: 15 - 70 кГц
• диапазон частот в вертикальной плоскости: 30 - 170 Гц
• разъем видео входа (передатчик): (1) вилка VGA HD-15
• разъем видео выхода для монитора (передатчик): (1) розетка VGA HD-15
• разъемы видео выходов (приемник): (2) розетки VGA HD-15
• разъем аудио входа (передатчик): (1) мини-стерео jack 3,5 мм
• разъем аудио выхода (приемник): (1) мини-стерео jack 3,5 мм
• сетевой разъем (оба блока): (1) экранированный RJ-45
• разъем USB хоста (передатчик): (1) розетка USB типа B
• разъемы для подключения USB устройств (приемник): (4) розетки USB типа A
• источник питания (оба блока): =5 В, с блокировкой
• потребляемая мощность: до 20 Вт на блок
• рабочая температура: 0 - 40°C
• габаритные размеры (оба блока) (Ш х В х Г): 432 х 43 х 135 мм
• масса: 3,6 кг

В комплекте:

• (1) передатчик (EXT-CAT5-1600AS)
• (1) приемник (EXT-CAT5-1600AR)
• (1) кабель VGA, (1,82 м / вилка-розетка) (CAB-VGA-6MF)
• (1) кабель USB (1,82 м / A-B) (CAB-USB-6)
• (1) кабель мини-стерео (1,82 м / 3,5 мм) (CAB-AUDIO-6)
• (2) источники питания постоянного тока с выходным напряжением 5 В (EXT-PS54AULP)
• (1) краткое руководство пользователя (QSG-CAT5-1600A)
