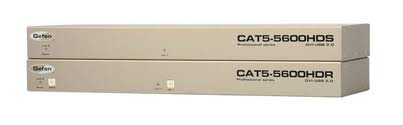

Комплект Gefen EXT-CAT5-5600HD

Удлините сигналы двух DVI источников и USB 2.0 до 60 метров с помощью трех кабелей кат.6а*

Удлините сигналы двух DVI источников и сигналы USB 2.0 для периферии от любого компьютера или KVM прибора с помощью KVM удлинителя профессиональной серии Gefen CAT5-5600HD. При использовании трех кабелей кат.6а* удлинение составляет 60 метров.

Блок приемника допускает подключение двух DVI мониторов и четырех USB приборов, что расширяет Ваше рабочее пространство и увеличивает продуктивность видео пост-съемочных работ и редактирования.

Поддерживаются скорости USB 2.0 до 480 Мбит/с и обратная совместимость с USB 1.1.

* - для удлинения до 45 метров при разрешении до 1920х1200, 60 Гц можно использовать кабели кат.5 или кат.5е

Как это работает

Разместите передатчик удлинителя Gefen CAT5-5600HDS рядом с источником сигнала. Используйте прилагаемые DVI кабели для подключения источников сигнала к передатчику. Используйте USB кабель для присоединения передатчика к источнику USB сигнала. Присоедините приемник удлинителя Gefen CAT5-5600HDR к DVI дисплеям с помощью DVI кабелей. Присоедините USB приборы к приемнику. Соедините передатчик с приемником, используя три кабеля кат.6 длиной до 60 метров (см. примечание выше*). Подключите прилагаемые источники питания, имеющие разъемы с фиксацией, к передатчику и приемнику, а затем подключите сетевые кабели к подходящим электрическим розеткам.

Примечание: Удлинитель СAT5-5600HD «прозрачен» для сигналов технологии HDCP.

Основные особенности:

• Удлиняет два DVI источника на 60 метров при разрешениях до 1080р или 1920х1200 (при использовании кабелей кат.6, см. примечание выше)
• Удлиняет USB 2.0 до 60 метров или более
• Обратно совместим с приборами USB 1.1
• Работает с любым компьютером, использующим DVI и USB
• Поддерживает стандарт DDWG для DVI мониторов
• Монтируется в стойку (скобы для стойки прилагаются)

Технические характеристики:

• Максимальная частота следования пикселов (англ. Pixel Clock): 165 МГц
• Амплитуда входного видеосигнала: 1,2 В от пика до пика
• Амплитуда входного сигнала цифрового преобразователя данных: 5 В от пика до пика (ТТЛ)
• Цифровые видео входы (передатчик): 2 входа DVI-I, 29-pin, гнездо
• Цифровые видео выходы (приемник): 2 выхода DVI-I, 29-pin, гнездо
• USB вход (передатчик): 1 вход, тип В
• USB выходы (приемник): 4 выхода, тип А
• Разъемы линии: 3 разъема RJ-45, экранированные (экранированные кабели как опция)
• Световые индикаторы (передатчик/приемник): 2 индикатора LINK1/LINK2 (мигающий красный - есть питание, зеленый - есть связь)
• Потенциометрический регулятор баланса (приемник): 2 регулятора LINK1/LINK2 (регулировки для различных длин и типов кабелей)
• Источник питания (передатчик/приемник): 5 В постоянного тока
• Потребляемая мощность передатчика и приемника: 20 Вт (максимальная, каждого)
• Рабочая температура: от 0 до +40°С
• Размеры ШxВxГ (передатчик/приемник): (432x45x111) мм
• Вес в упаковке: 3,6 кг (предварительные данные)

В комплекте:

• Передатчик CAT5-5600HDS - 1 шт.
• Приемник CAT5-5600HDR – 1 шт.
• DVI кабели (1,8 м; вилка-вилка) – 2 шт.
• USB кабель (1,8 м; А-В) – 1 шт.
• Источник питания 5 В постоянного тока – 2 шт.
• Комплект скоб для монтажа в стойке – 1 шт.
• Руководство пользователя – 1 шт.

Аксессуары

• Кабели кат.5
• Неэкранированные кабели кат.6а+ различной длины (производство BELDEN, тип 10GX)
