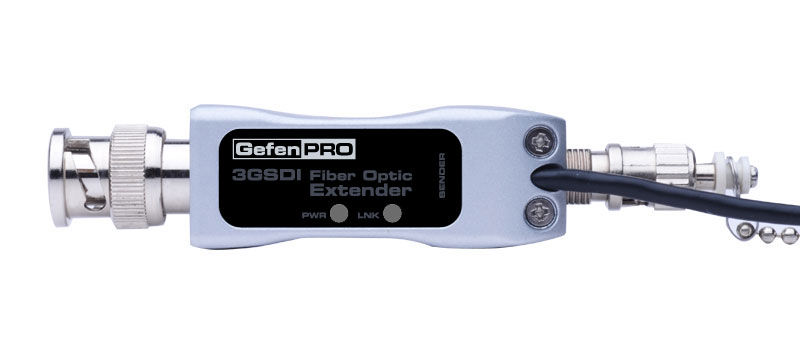

Комплект Gefen GEF-3GSDI-FO-141

GefenPRO 3GSDI Fiber Optic Extender with Re-Clocking - Волоконно-оптический удлинитель сигналов 3GSDI с функцией их регенерации (reclocking)

Удлините сигналы 3G-SDI, HD-SDI или SDI до 30 км, используя одномодовое оптоволокно и их регенерацию на выходе

Оптический удлинитель GefenPRO 3GSDI Fiber Optic Extender представляет собой миниатюрную транспортную систему для передачи цифровых видеосигналов по оптоволоконному кабелю с разрешением 1080р для 3G-SDI. При помощи оптоволоконного кабеля, оконцованного коннекторами ST, он передает по одному физическому каналу цифровые видеосигналы SMPTE-424M (3G-SDI), SMPTE-292M (HD-SDI), SMPTE-259M (SDI) или DVB-ASI на расстояния 30 км (одномодовое оптоволокно) и 0,5 км (многомодовое оптоволокно).

Как это работает

Блок передатчика (sender) получает входной SDI сигнал от совместимого SD/HD/3GSDI источника и преобразует сигналы SMPTE-424M/292M/259M в оптические сигналы. Блок приемника (receiver) преобразует эти оптические сигналы в сигналы SD/HD/3G SDI, которые, в свою очередь, присоединяются к прибору с разъемом BNC или к дисплею. Оба блока передатчика и приемника питаются от внешних источников постоянного тока напряжением 5 В через разъемы с фиксацией.
Примечание: Удлинитель GEF-3GSDI-FO-141 отличается от удлинителя EXT-3GSDI-FO-141 тем, что он добавляет функцию регенерации сигнала (reclocking).

Основные особенности:

• Удлиняет сигналы 3G-SDI до 30 км при использовании одномодового оптоволокна
• Передает цифровое видео различных диапазонов скоростей передачи по кабелю с одним оптоволокном
• Поддерживает спецификации SMPTE-424M(3G-SDI), SMPTE-292M (HD-SDI), SMPTE-259M (SDI), DVB-ASI
• Автоматическая коррекция на входе
• Автоматическая регенерация сигнала на выходе (reclocking)
• Коннекторы питания снабжены блокировкой от случайной расстыковки
• Разъемы с фиксацией типа BNC и адаптеры с фиксацией типа ST для оптоволокна
• Надежный корпус, изготовленный литьем под давлением, для тяжелых условий эксплуатации

Технические характеристики:

• Полное входное сопротивление: 75 Ом
• Скорость передачи данных: вплоть до 3 Гбит/с
• Уровень сигнала: 800 мВ от пика до пика (+/- 50 мВ)
• Тип оптических соединителей: ST
• Выходной разъем: BNC, розетка
• Входной разъем: BNC, розетка
• Расстояние удлинения: вплоть до 30 км при использовании одномодового оптоволокна
• Задержка передатчика: 1,5 нс
• Задержка приемника: 40 нс
• Размеры (ШxВxГ): 19,6x19,6x50,0 мм
• Источники питания: 5 В постоянного тока (мощность 2,5 Вт; разъем с фиксацией)
• Максимально допустимое ослабление в оптоволоконной линии связи между передатчиком и приемником («бюджет мощности»): 16 дБ
• Рабочая температура: от - 20 °С до + 80 °С
• Рабочие длины волн передатчика: минимальная - 1290 нм, номинальная - 1310 нм, максимальная - 1330 нм
• Рабочие длины волн приемника: минимальная - 1100 нм, номинальная - 1310 нм, максимальная - 1650 нм
• Вес в упаковке: 1,36 кг

В комплекте:

• Передатчик Ext-3GSDI-FO-141S (Sender)
• Приемник Ext-3GSDI-FO-141R (Receiver)
• Два источника питания 5 В постоянного тока с разъемами с фиксацией
• Руководство пользователя
