Комплект Gefen EXT-3GSDI-FO-141

Цена: 102232 ₽

Артикул: EXT-3GSDI-FO-141
Производитель:Gefen
Доставка: от 800 р. по Москве
Наличие:В транзите
Комплект устройств для передачи сигнала SDI, HD-SDI, 3G-SDI по одному оптоволокну


Волоконно-оптический удлинитель сигналов 3G-SDI

3GSDI Fiber Optic Extender - Волоконно-оптический удлинитель сигналов 3G-SDI

Система передачи цифрового видео 3G-SDI по оптоволокну

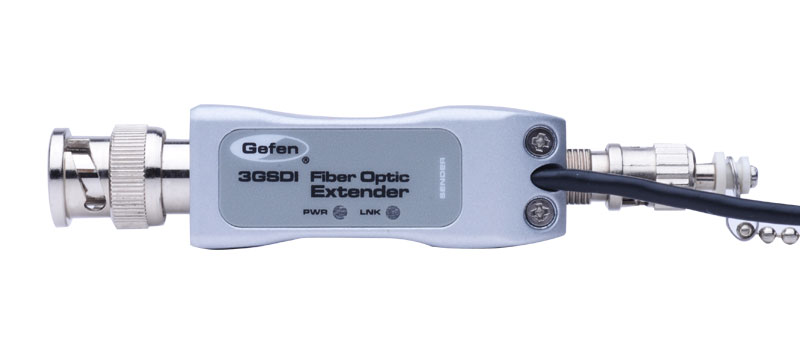

Оптический удлинитель Gefen 3GSDI Fiber Optic Extender представляет собой миниатюрную транспортную систему для передачи сигналов 3G/HD-SDI по оптоволоконному кабелю. При помощи одномодового, либо многомодового оптоволоконного кабеля он передает по одному физическому каналу цифровые видеосигналы SMPTE-424M 3G-SDI, SMPTE-292M HD и SMPTE-259M на расстояния до 20 км.



Как это работает



Источник цифрового видеосигнала присоединяется к передатчику (sender) удлинителя 3GSDI Fiber Optic Extender. Затем передатчик присоединяется к приемнику (receiver) удлинителя с помощью оптоволоконного кабеля. Подайте питание на блоки передатчика и приемника. И, наконец, присоедините блок приемника удлинителя к адресату цифровых сигналов 3G-SDI.



Основные особенности:

  • Поддерживает SMPTE-424M, SMPTE-292M HD и SMPTE-259M 3G HD-SDI
  • Обеспечивает передачу сигналов между источником и приемником видеосигнала вплоть до 12 миль (20 км)
  • Передает HD-SDI цифровое видео по одному оптоволокну
  • Коннекторы питания снабжены блокировкой от случайной расстыковки
  • Входные коннекторы: типа BNC для HD-SDI и типа ST для оптоволокна
  • Надежный корпус, изготовленный литьем под давлением, для тяжелых условий эксплуатации

Технические характеристики:

  • Формат сигнала: SMPTE-424M 3G HD-SDI, SMPTE-292M HD-SDI, SMPTE-259M SDI
  • Полное входное сопротивление: 75 Ом
  • Скорость передачи данных: вплоть до 3 Гбит/с
  • Уровень сигнала: 800 мВ от пика до пика, +/- 50 мВ
  • Типы оптоволокон: многомодовые и одномодовые
  • Тип оптических соединителей: ST
  • Число используемых оптоволокон: 1 оптоволокно
  • Выходной разъем: BNC
  • Расстояние удлинения: вплоть до 12 миль (20 км) при использовании одномодового оптоволокна
  • Задержка передатчика: 1,5 нс
  • Задержка приемника: 40 нс

В комплекте:

  • Передатчик Ext-3GSDI-FO-141S (Sender)
  • Приемник Ext-3GSDI-FO-141R (Receiver)
  • Руководство пользователя
  • Два источника питания 5 В постоянного тока

Аксессуары

  • Волоконно-оптические кабели различных стандартных длин, оконцованные коннекторами ST типа
