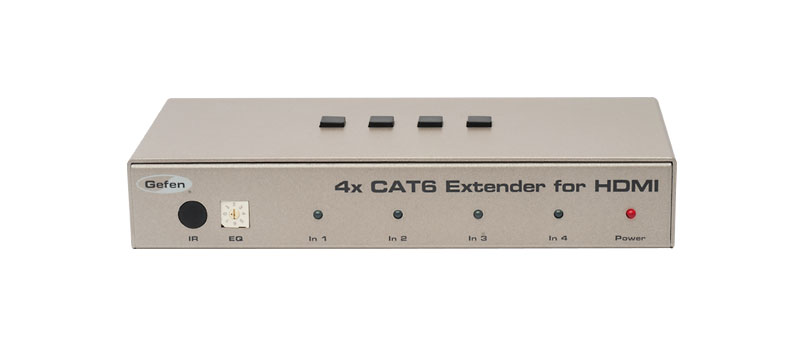

Четырехканальный удлинитель сигналов Gefen EXT-HDMI1.3-CAT6-4X

Четырехканальный удлинитель на основе кабелей кат.6 для HDMI - это продукт, созданный для использования совместно с матричными коммутаторами

Удлинитель Gefen 4x CAT6 Extender for HDMI является дополнением для любого матричного 4х4 коммутатора в HDMI системах. Он присоединяет источники сигналов высокой четкости, направляемые матричным коммутатором, к любому из четырех HDTV дисплеев, удаленных на расстояние до 60 метров. Этот HDMI прибор поддерживает все параметры HDMI 1.3, включая глубокий цвет, многоканальное аудио, синхронизацию звука и движения и 3DTV. Дополнительные характеристики включают в себя удлинение сигналов ИК дистанционного пульта для управления аудио/видео источником из удаленного местоположения, IP управление и RS-232 управление всей системой маршрутизации и администрирования.

Удлинитель Gefen 4x CAT6 Extender for HDMI поддерживает спецификации HDMI 1.3 c такими особенностями, как 1080p Full HD, и сжатые аудио форматы без потерь, такие, как Dolby TrueHD и DTS-HD Master Audio. Метод исключительно цифровой передачи удлинителя Gefen 4x CAT6 Extender for HDMI гарантирует 100% целостность сигнала при удлинении по одному кабелю.

Как это работает

Удлинитель Gefen 4x CAT6 Extender for HDMI состоит из одного передатчика и четырех приемников. До четырех источников HD сигнала (телевизионная приставка, Blu-ray плеер, DVD плеер или игровая панель) может быть присоединено к передатчику с помощью прилагаемых HDMI кабелей, длиной 0,33 метра. Приемники присоединяются к HDTV дисплеям. Один кабель кат.6а связывает передатчик и приемник на расстояниях до 60 метров. Каждый приемник с помощью HDMI присоединен к HDTV дисплею. Передатчик запитывается от источника постоянного тока напряжением 24 В, а приемники подключены к источникам постоянного тока напряжением 5 В.

Прибор может быть использован в двух случаях:
1) Когда прибор используется в качестве добавочного удлинителя HDMI в системе с матричным коммутатором 4х4. В этом случае просто подсоедините кабели кат.6 между передатчиком и приемниками для каждой зоны (комнаты).
2) Другой целью использования прибора является удлинение трактов четырех отдельных HDMI сигналов на большое расстояние (60 м) при передаче их по кабелю кат.6 к любому HDTV дисплею. В качестве опции, тракты ИК сигналов также могут быть удлинены, что дополнительно позволяет дистанционно управлять любым оборудованием, имеющим средства ИК управления, на стороне источника HDMI сигнала.

Опционно может использоваться дистанционное ИК управление: на стороне передатчика для управления маршрутизацией, а на стороне каждого приемника для управления каждой индивидуальной зоной. Дополнительно возможно управление через любой HTTP веб-браузер (IP управление) или посредством интерфейса RS-232. Передатчик также имеет уникальную особенность: можно управлять средствами IP- и RS232-управления матричных коммутаторов 4х4 HDMI 1.3. Для этого просто присоедините один конец прилагаемого RS232 кабеля к входу RS232 матричного коммутатора, а другой – к выходу RS232 передатчика удлинителя 4x CAT6 Extender for HDMI.

Примечание - поддерживаемые характеристики HDMI 1.3:

• Dolby TrueHD и DTS-HD Master Audio
• Deep Color (x.v. Color)
• 225 МГц (до 12 бит YUV 444 @ 1080p)
• Транзитная синхронизация звука и движения
• 3DTV

Этот прибор "прозрачен" для сигналов технологии HDCP.

Основные особенности:

• Видео разрешения: 1920х1200; 1080р и 2К
• Глубокий цвет12-бит (x.v. Color)
• Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
• Синхронизация звука и движения; 3DTV
• Удлинение ИК сигналов
• ИК дистанционное управление с помощью одного кабеля кат.6а для каждой зоны (комнаты)
• Дистанционное управление по IP, либо посредством RS-232
• Аудио и видео сигналы для обеспечения нулевых потерь передаются по одному кабелю кат.6а в цифровой форме
• Совместимость с технологией HDCP

Технические характеристики:

• Ширина полосы пропускаемых частот видео-усилителя: 225 МГц
• Амплитуда входного видеосигнала: 1,2 В от пика до пика
• Амплитуда входного сигнала цифрового преобразователя данных: 5 В от пика до пика (ТТЛ)
• Разрешение одной линии: 1080р/1920х1200
• HDMI разъем: тип А 19 pin
• Разъем линии: RJ-45 экранированный
• Разъем последовательного порта: DB-9
• ИК удлинитель: разъем 3,5 мм Mini-Stereo для ИК излучателя
• Источник питания передатчика: 24 В постоянного тока, максимальная потребляемая мощность 60 Вт
• Источники питания передатчиков: 5 В постоянного тока, максимальная потребляемая мощность 10 Вт
• Размеры передатчика (ШxВxГ): (432x45x114) мм
• Размеры приемника (ШxВxГ): (191x33x89) мм
• Вес в упаковке: 5,4 кг

В комплекте:

• Передатчик 4x CAT6 Extender for HDMI - 1 шт.
• Приемник 4x CAT6 Extender for HDMI - 4 шт.
• Входные HDMI кабели (0,33 м, вилка-вилка) - 4 шт.
• Последовательный кабель RS-232 (вилка-гнездо) - 1 шт.
• Источник питания 24 В - 1шт.
• Источник питания 5 В, разъем с фиксацией - 4 шт.
• Комплект скоб для монтажа в стойке - 1 шт. (только для передатчика)
• Руководство пользователя - 1 шт.

Аксессуары

• ИК удлинитель RMT IR Extender
• Дистанционный пульт выбора одного из 16 источников изображения - RMT-16IR
• Неэкранированные кабели кат.6а различной длины (производство BELDEN, тип 10GX)
