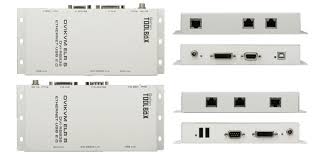

Комплект Gefen GTB-DVIKVM-ELR

Удлинитель DVI, USB, RS-232 и Ethernet по двум кабелям категории CAT-5

Удлинитель GefenToolBox DVIKVM ELR передает по кабелю витой пары CAT5 сигналы DVI, RS-232 и Ethernet на расстояние до 140 метров. Отдельный кабель CAT5 используется для передачи сигналов интерфейса USB 2.0 на расстояние до 100 метров. Сигналы USB 2.0 передаются со скоростью 480 Мбит/с; поддерживается обратная совместимость с USB 1.1.
К приемнику можно подключить до 2 USB устройств, обеспечивающих доступ к принтерам, сканерам, камерам, внешним медиа носителям, устройстам воспроизведения цифрового рекламного контента и автоматизированным системам управления.
В этом устройстве GefenToolBox применена технология ELR, позволяющая передавать сигналы DVI, RS-232 и Ethernet по витой паре CAT5 без лишних проводов. Сигналы USB 2.0 передаются по отдельному кабелю CAT5, поэтому полоса пропускания при передаче сигналов интерфейса USB увеличивается до 480 Мбит/с.

Как это работает

Подключите передатчик DVIKVM ELR к источнику сигналов - компьютеру - кабелями DVI и USB (в комплекте). Другим DVI кабелем соедините приемник с дисплеем. Подключите к приемнику USB-совместимые устройства. Кабелем витой пары длиной до 100 метров соедините приемник с передатчиком. Седините последовательным кабелем порт RS-232 передатчика с аналогичным портом вашего устройства. Через порт RS-232 соедините приемник с используемым устройством. Через порты Ethernet подключите приемник и передатчик к сети. Подключите к приемнику и передатчику источники питания (в комплекте) и включите питание устройств.
Примечание: Этот прибор не поддерживает HDCP контент с источниками сигналов DVI. Удлинитель также доступен в черном корпусе.

Основные особенности:

• Подключение устройств DVI, USB 2.0, RS-232 и Ethernet на удалении до 100 м
• Поддержка разрешения вплоть до 1920х1200
• Поддержка скорости передачи данных 480 Мбит/с по USB 2.0
• Расширенная функциональность управления EDID (Extended Display Identification Data – Расширенные данные идентификации дисплея) для быстрой интеграции источника и дисплея
• Защищенный источник питания
• Настенный монтаж
• Сквозной канал HDCP

Технические характеристики:

• Максимальная частота пикселей: 165 МГц
• Входной видеоразъем (передача): 1 гнездовой 29-контактный DVI-I
• Выходной видеоразъем (прием): 1 гнездовой 29-контактный DVI-I
• Входной разъем USB (передача): 1 USB 2.0 тип B
• Выходные разъемы USB (прием): 2 USB 2.0 тип A
• Линейные разъемы (прием/передача): 2 RJ-45, экранированные
• Сетевой разъем Ethernet (передача/прием): 1 RJ-45, экранированный
• Порт RS-232: 1 гнездовой DB-9
• Порт RS-232 (прием): 1 штыревой DB-9
• Источник питания (передача/прием): =5 В, защищенный
• Энергопотребление: 20 Вт (макс.) на каждое устройство
• Размеры, ШхВхГ: 8,4 х 17 х 3 см
• Вес с упаковкой: 2,7 кг

В комплекте:

• передатчик GefenToolBox DVIKVM ELR
• приемник GefenToolBox DVIKVM ELR
• кабель DVI (1,8 м, вилка-вилка)
• кабель USB (1,8 м, A-B)
• 2х источника питания (=5 В, с блокировкой)
• руководство пользователя
