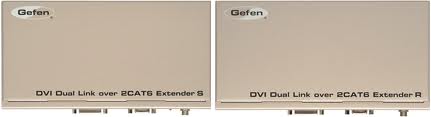

Комплект Gefen EXT-DVI-2CAT6DL

Удлините сигналы DVI Dual Link с помощью двух кабелей кат.6

Удлинитель DVI Dual Link over 2CAT6 Extender передает сигналы DVI Dual Link источника к удаленному до 60 метров дисплею при разрешениях до 2560х1600 с помощью двух кабелей кат.6. Удлинение сигналов с разрешениями dual link по стандартным DVI кабелям имеет ограничение по длине в 4,6 метра. Превышение такого расстояния требует использования дополнительных репитеров и/или усилителей. Удлинитель DVI Dual Link over 2CAT6 Extender, использующий кабели кат.6, дает легкое для инсталляции решение.

Как это работает

Разместите передатчик удлинителя DVI Dual Link over 2CAT6 Extender S рядом с компьютерным источником сигнала. Используйте прилагаемый DVI кабель для подключения источника сигнала к передатчику. Присоедините приемник удлинителя DVI Dual Link over 2CAT6 Extender R к дисплею с помощью DVI dual link кабеля. Соедините передатчик с приемником, используя два кабеля кат.6 длиной до 60 метров. Подключите прилагаемые источники питания, имеющие разъемы с фиксацией, к передатчику и приемнику, а затем подключите сетевые кабели питания к подходящим электрическим розеткам.

Примечание: Этот удлинитель поддерживает "прозрачность" для сигналов технологии HDCP только тогда, когда используются разрешения DVI single link.

Основные особенности:

• Поддерживает DVI разрешения до 2560х1600 при расстояниях до 60 метров по двум кабелям кат.6
• Функции EDID для местного и транзитного режимов
• Порты RS-232 только для обновления версии микропрограммы
• Источники питания с фиксирующимися разъемами для надежного питания
• Монтируется в стойку с помощью лотка Gefen EXT-RACK-1U высотой 1 юнит

Технические характеристики:

• Максимальная частота следования пикселов (англ. Pixel Clock): 2x165 МГц
• Амплитуда входного видеосигнала: 1,2 В от пика до пика
• Амплитуда входного сигнала цифрового преобразователя данных: 5 В от пика до пика (ТТЛ)
• DVI разъем (передатчик/приемник): DVI-I 29 pin, гнездо (только "цифра")
• Разъемы линии (передатчик/приемник): RJ-45 2 шт. на каждом блоке
• Порт RS-232 только для обновления версии микропрограммы: DB-9 (передатчик: гнездо, приемник: вилка)
• Источник питания (передатчик/приемник): 5 В постоянного тока
• Потребляемая мощность передатчика и приемника: 10 Вт (максимальная, каждого)
• Рабочая температура: от 0 до +40°С
• Размеры ШxВxГ (передатчик/приемник): (127x32x86) мм
• Вес в упаковке: 1,8 кг

В комплекте:

• Передатчик DVI Dual Link over 2CAT6 Extender S - 1 шт.
• Приемник DVI Dual Link over 2CAT6 Extender R - 1 шт.
• DVI Dual Link кабель (1,8 м; вилка-вилка) - 1 шт.
• Источник питания 5 В постоянного тока с фиксирующим разъемом - 2 шт.
• Руководство пользователя - 1 шт.

Аксессуары

• Экранированные кабели кат.6а различной длины
• Неэкранированные кабели кат.6а+ различной длины (производство BELDEN, тип 10GX)
