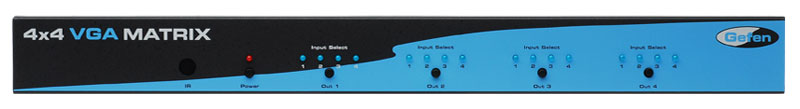

Матричный коммутатор Gefen EXT-VGAAUD-444

Матричный коммутатор Gefen 4:4 VGA предназначен для передачи высококачественного VGA и аналогового аудио сигналов от 4 источников VGA/audio сигнала на 4 VGA-дисплея или аудио устройства в произвольном порядке.

Матричный коммутатор EXT-VGAAUD-444 работает с разнообразными источниками VGA сигнала, таких как компьютеры, камеры наблюдения и DVR. Каждый источник виден в любое время на любом дисплее, если выбрать его с помощью ИК пульта ДУ (входит в комплект), кнопок на передней панели управления или RS-232.

Работа с прибором

Подключите до 4 источников VGA и аудио сигналов ко входам матричного коммутатора. Соедините VGA и аудио выходы коммутатора с 4 VGA дисплеями или аудио устройствами. Включите питание коммутатора. Теперь вы можете коммутировать источники VGA и аудио сигналов, используя ИК пульт управления, кнопки на передней панели устройства или встроенный порт RS-232. Световые индикаторы на передней панели показывают выбранные в данный момент маршруты от источников VGA сигналов к VGA дисплеям.

Основные особенности прибора:

• простая коммутация четырёх источников VGA/audio сигналов
• соединение выходов с входами в произвольном порядке
• работа при разрешении HD VGA сигнала 1920х1200 (60 Гц)
• индикаторы на светодиодах на передней панели показывают выбранные маршруты VGA сигнала
• порт RS-232 для дистанционного управления
• в комплект входит ИК пульт ДУ

Технические характеристики:

• полоса пропускания видеоусилителя: 350 МГц
• размах входного видеосигнала: 1,2 В
• размах входного сигнала DDC: 5 В (ТТЛ)
• диапазон частот горизонтальной синхронизации: 15-70 кГц
• диапазон частот вертикальной синхронизации: 30-170 Гц
• потребляемая мощность: не более 60 Вт
• видео разъемы: 8 - HD-15 (розетка)
• аудио разъемы: 8 - jack 3,5 мм (розетка)
• разъем порта RS-232: розетка DB9 9-pin
• габаритные размеры (ШхВхГ): 43,4х4,6х11,7 см

В комплект поставки входят:

• матричный коммутатор 4x4 VGA Matrix
• 4 VGA кабеля, 1,83 м
• 4 аудио кабеля, 3,5 мм стерео, 1,83 м
• источник питания 24 В
• ИК пульт управления RMT-16IR
• уголки для установки прибора в стойку
• руководство по эксплуатации
