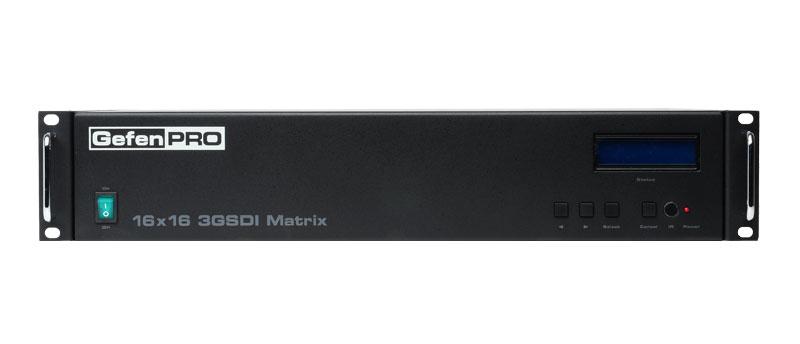

Матричный коммутатор Gefen GEF-3GSDI-16416

Упростите процесс передачи сигналов от 16 3GSDI источников на любые 16 3GSDI устройства без потерь качества и разрешения. Матричный коммутатор 16х16 GefenPRO обеспечивает простой, надежный и высокоэффективный метод передачи сигналов в любых инсталляциях, в которых используется большое количество источников сигналов и выходов, и в которых очень хлопотно управлять одновременно несколькими подключениями. Каждый 3GSDI источник сигнала доступен в любое время и в любом установленном месте с помощью клавиш на передней панели, ИК пульта ДУ, встроенного интерфейса RS-232 или управления коммутацией через IP интерфейс. Этот прибор имеет резервный источник питания для возможности круглосуточной работы.

Как это работает

Матричный коммутатор 16х16 GefenPRO имеет 16 3GSDI входов и 16 3GSDI выходов. Подключите до 16 источников сигнала ко входам 3GSDI BNC коммутатора. Выходы коммутатора соедините с другими выбранными устройствами. Подключите 2 шнура питания коммутатора и включите его. Если все сделано правильно, сигналы будут передаваться в соответствии с Вашими настройками.

Основные особенности:

• повышенная производительность, обусловленная полным доступом ко всем источникам сигналов и дисплеям
• поддержка разрешений до 1080p, 1920х1200 и 2K
• поддержка всех форматов SDI видео/аудио, включая SDI, HD-SDI и 3G-SDI
• кнопки управления на передней панели
• возможность управления через интерфейс IP
• серийный порт RS-232 для удаленного управления с помощью компьютера или иного устройства автоматизированного управления
• дискретный ИК пульт ДУ
• двойной (резервный) внешний источник питания для бесперебойной работы
• разъем jack для ИК приемника
• разъем для дисплея
• ЖК экран для отображения информации о работе устройства
• оснащен входом и проходным выходом для подключения внешнего синхросигнала (разъем REF IN)
• совместимость со стандартом Energy Star
• режим ожидания
• обновление программного обеспечения через порт RS-232
• выключатель питания
• клемма заземления на задней панели
• возможность установки в стандартную стойку (крепления в комплекте)

Технические характеристики:

• полоса пропускания на входе/выходе: 2,97 ГБ/с
• входной разъем BNC: 16х розеток BNC
• выходной разъем BNC: 16х розеток BNC
• входной разъем SDI внешней синхронизации: 1х розетка BNC
• выходной разъем SDI внешней синхронизации: 1х розетка BNC
• разъем RS-232: розетка DB-9
• разъем Ethernet (IP интерфейс управления): RJ-45
• сопротивление на входе/выходе: 75 Ом
• поддержка работы с двух и трехуровневыми сигналами синхронизации
• уровень сигнала на выходе: 750 - 850 мВ
• уровень входного видеосигнала: 1,2 В
• двойной резервный источник питания: ~110/220 В (внешний)
• максимальная потребляемая мощность: 30 Вт
• габаритные размеры (ШхВхГ): 438,15 х 88,9 х 117,8 мм (вместе с рэковыми «ушами» ширина составляет 482,6 мм)
• масса брутто: 6,305 кг

В комплекте:

• GefenPRO матричный коммутатор 16х16 сигналов 3GSDI
• ИК пульт ДУ
• 2х кабеля питания
• руководство пользователя
