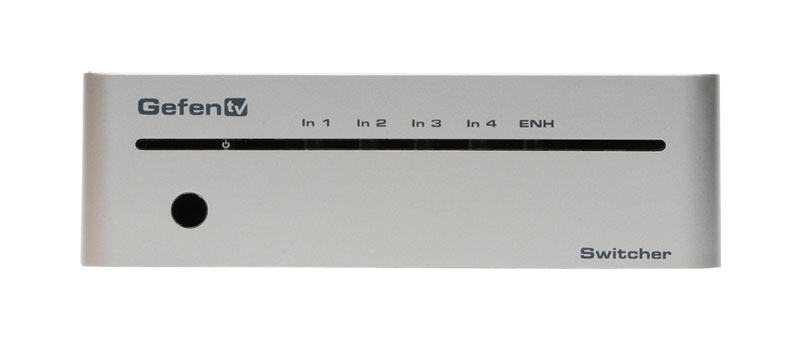

Коммутатор Gefen GTV-HDMI1.3-441N

Коммутатор Gefen передает сигналы с одного из четырех выбранных HD источников на 1 HDTV дисплей. Поддерживаются разрешение Full HD до 1080p и многоканальный цифровой звук. На передней панели прибора имеются индикаторы, отображающие выбранные источники сигналов. Этот коммутатор имеет следующие особенности автокоммутации: если подключается новый источник или включается питание уже подключенного источника сигнала, коммутатор автоматически переключается на вход этого источника; при отключении питания этого источника сигнала коммутатор переключается на предыдущий выбранный включенный вход. При отсутствии сигналов на всех входах коммутатор прекращает работу. Любой из 4 источников HD сигнала можно выбрать кнопками, ИК ДУ или через интерфейс RS-232.

Как это работает

Подключите до 4-х устройств к коммутатору GefenTV с помощью прилагаемых кабелей. HDTV дисплей соедините с HDMI выходом устройства. Подключите источник питания (5 В) к коммутатору 4х1. Включите питание подключенных устройств и дисплея. После этого сигналы будут отображены на экране согласно выбранным настройкам коммутатора.

Поддерживаемые особенности интерфейса HDMI 1.3:

• полоса пропускания 225 МГц (поддержка сигнала YUV 4:4:4 с 12-битным цветом при разрешении 1080p)
• Deep Color
• Dolby TrueHD и DTS-HD Master Audio
• 3DTV
• Lip-Sync
• сквозное прохождение сигнала CEC

Примечание: Это устройство имеет полную поддержку HDCP.

Основные особенности:

• поддержка разрешения до 1080p Full HD и 1920х1200
• сквозное прохождение сигнала 3DTV
• поддержка форматов LPCM 7.1 audio, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio
• локальная коммутация/авто коммутация
• управление возможно через интерфейс RS-232
• управление возможно дистанционно по ИК каналу
• поддержка сигналов DVI и DVI дисплеев при использовании переходника HDMI-DVI
• поддержка стандарта Energy Star

Технические характеристики:

• максимальная частота: 225 МГц
• размах входного видеосигнала: 1,2 В
• размах входного сигнала DDC: 5 В (TTL)
• входные разъемы: 4x 19-контактные розетки HDMI типа А
• выходные разъемы: 19-контактная розетка HDMI типа А
• разъем RS-232: розетка DB-9
• источник питания: = 5 В
• максимальная потребляемая мощность: 10 Вт
• рабочая температура: 0 - 40°C
• габаритные размеры (ШхВхГ): 175,26 х 53,34 х 175,26 мм
• масса брутто: 2,722 кг

В комплекте:

• коммутатор GefenTV сигналов HDMI
• 4 кабеля HDMI (вилка-вилка, 1,83 м)
• последовательный кабель DB-9 (вилка-розетка, 1,83 м)
• пульт ИК ДУ
• источник питания = 5 В
• руководство пользователя
