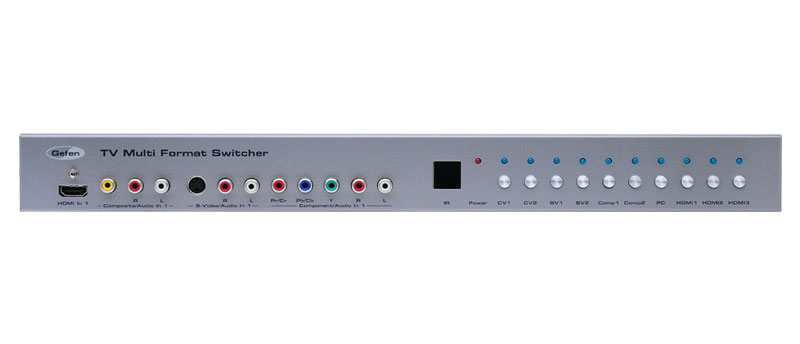

Мультиформатный преобразовательGefen EXT-TV-MFS

Монтируемый в стойку мультиформатный коммутатор позволит вам просматривать на одном HDMI совместимом дисплее видео со звуком и разрешением до 1080p от самых разных аналоговых и цифровых SD и HD источников сигнала. Картинку от любых источников сигнала – от компьютеров, панелей управления, спутниковых тарелок, камер наблюдения, Blu-ray и DVD плееров до игровых приставок нового поколения (в том числе Xbox 360 и PS3) можно смотреть на одном HDMI совместимом дисплее. Качество аудио/видео сигнала достигается комбинированным 3D фильтром и 3D схемой понижения шумов. Функция задержки звука и функция преобразования чересстрочных сигналов 480i совершенствуют SD игровую панель.

EXT-TV-MFS имеет 2 компонентных, 2 композитных, 2 S-Video и 1 VGA входа - каждый с двухканальным звуком. Также имеются 2 входа HDMI со встроенным цифровым звуком 7.1. (Количество каналов аудио сигнала интерфейса HDMI в данный момент времени зависит от аудио сигнала на входе.) Любой источник аудио/видео сигнала может быть выбран для просмотра в любой момент времени с помощью ИК пульта ДУ (в комплекте) или кнопок на передней панели коммутатора.

Как это работает

Источники A/V сигнала подсоединяются ко входам коммутатора. HDMI совместимый дисплей подсоединяется к HDMI выходу. Источник питания (5 В DC) подключается к мультиформатному коммутатору. Изображение с произвольно выбранного источника видео сигнала появится на дисплее.

Примечание. Коммутатор не осуществляет масштабирование A/V сигнала. Для дополнительного масштабирования вы можете приобрести любой универсальный масштабатор Gefen и подключить его к HDMI выходу коммутатора (например, можно использовать масштабатор сигналов интерфейса HDMI GTV-HDMI-1080PS).

Особенности интерфейса HDMI 1.3:

• частота 225 МГц (до 12 бит YUV 444, 1080p, 24/60 Гц)
• глубина цветового кодирования до 12 бит
• поддержка Dolby TrueHD и DTS Master Audio
• Lip Sync

Поддерживаемые разрешения видео (VGA вход не поддерживает чередующиеся видео сигналы):

• 640х480, 60-85 Гц
• 720х480i, 60 Гц
• 720х480, 60 Гц
• 720х576, 50 Гц
• 720х576i, 50 Гц
• 800х600, 56-85 Гц
• 1024х768, 60-85 Гц
• 1280х720, 50/60 Гц
• 1280х1024, 60 Гц
• 1600х1200, 60 Гц
• 1280х1024, 60 Гц
• 1920х1080i, 60 Гц
• 1920х1080, 24/50/60 Гц

Примечание: коммутатор не содержит масштабатор, поэтому, когда выбирается сигнал со входа VGA, вы можете случайно не заметить смещение изображения. Пожалуйста, проверьте вашу видео карту и/или характеристики дисплея перед началом работы.

Основные особенности:

• коммутация множества A/V сигналов на 1 HDTV дисплей
• 2 композитных, 2 S-Video, 2 компонентных, 1 VGA и 2 HDMI входа
• возможность преобразования чересстрочных сигналов 480i/576i в прогрессивные 480p/576p
• поддержка HDTV разрешением до 1080p, 60 Гц
• все форматы входных сигналов конвертируются и выходят через 1 HDMI выход
• возможность включения цифровой аудио задержки 150 мс для синхронизации видео и аудио потоков
• комбинированный 3D фильтр и 3D схема понижения шумов
• коммутация может быть осуществлена и управляться панелью управления коммутатора или ИК пультом управления
• автоматическая или удаленная коммутация также возможна благодаря порту RS-232
• совместим с HDMI 1.3, поддерживает глубину цветового кодирования до 10 бит
• поддержка Dolby TrueHD, DTS-HD Master Audio, Lip Sync
• коммутатор можно устанавливать в стойку (набор крепежей прилагается)
• поддержка HDCP

Технические характеристики:

• полоса пропускания цифрового усилителя: 225 МГц
• полоса пропускания аналогового усилителя: 350 МГц
• уровень входного сигнала DDC: 5 В (TTL)
• максимальное разрешение: 1080p / 1920 х 1200, 60 Гц
• вход HDMI: 2 розетки типа "А", 19-pin
• выход HDMI: розетка типа "А", 19-pin
• компонентный вход: 2хYPbPr (3 RCA)
• композитный вход: 2Xcvbs (1 RCA)
• вход VGA: розетка HD-15
• вход S-Video: mini-DIN, 4-pin
• аналоговый аудио вход: 2 пары L/R RCA; 1 стерео mini-jack, 3,5 мм
• размер: 1U (комплект креплений прилагается)
• источник питания: 5 В DC, 2,6 А каждый
• потребляемая мощность: до 13 Вт
• габаритные размеры (ШхВхГ): 439,42х45,72х160,02
• масса брутто: 3,629 кг

В комплект поставки входят:

• мультиформатный коммутатор
• кабель HDMI, 1,8 м, вилка-вилка
• ИК пульт ДУ
• источник питания, 5 В DC
• руководство по эксплуатации
• набор деталей для установки в стойку
