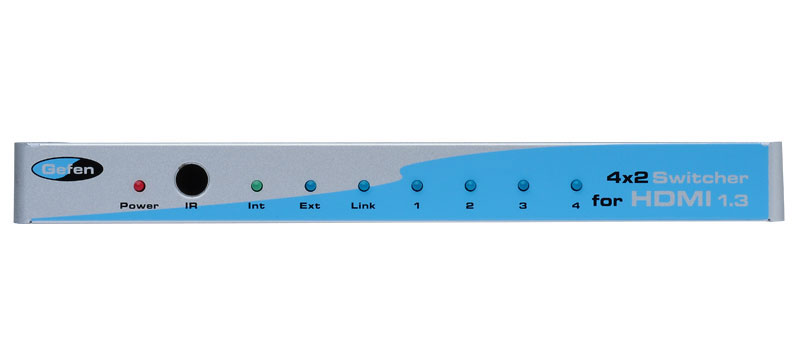

Коммутатор Gefen EXT-HDMI1.3-442

Коммутация сигналов от четырех источников сигнала HDMI на 2 дисплея + дополнительный S/PDIF цифровой аудио выход

Коммутатор EXT-HDMI1.3-442 имеет 4 HDMI входа и 2 HDMI выхода. До 4 источников аудио/видео сигналов высокого качества подсоединяются одновременно к HDMI входам спутниковой системы или Blu-Ray плеера. С двух зеркальных HDMI выходов HD аудио/видео сигналы передаются на HDTV дисплея одновременно. Дополнительный выход S/PDIF позволяет подключать коммутатор к внешней акустической системе. Коммутирование осуществляется под управлением через ИК пульт ДУ (входит в комплект поставки).

Как это работает

Соедините 4 источника HD аудио/видео сигнала с коммутатором. Подключите 2 дисплея к выходам HDMI. Внешний усилитель или передатчик может быть подключен через выход S/PDIF на задней панели коммутатора. Когда источники сигналов, коммутатор и дисплеи подключены к источнику питания и соединены между собой, выберите, какой из четырех источников сигнала вы хотите видеть на экране, используя ИК пульт управления.

Обратите внимание:

Устройство полностью поддерживает HDCP.

S/PDIF позволяет поддерживать аудио форматы:

• 2-канальный Dolby AC3 и 5.1 цифровое аудио
• 2-канальный LPCM (32-192 кГц)
• Dolby Digital Plus 5.1
• 2-канальный и 5.1 DTS

Особенности интерфейса HDMI 1.3

• сквозное прохождение сигнала синхронизации видео и звука
• полоса пропускания 225 МГц (поддержка сигнала YUV 4:4:4 с 12-битным цветом при разрешении 1080p)
• поддержка режима насыщенного цвета (XV Color)
• CSC
• поддержка технологий Dolby TrueHD и DTS Master
• сквозное прохождение данных протокола CEC

Основные особенности прибора:

• простая коммутация четырех источников сигнала HDMI/DVI
• возможность работы с сигналами высокого разрешения (HDTV до 1080p, 2k, компьютерная графика до 1920 х 1200)
• 4-кнопочный ИК пульт ДУ (в комплекте)
• поддержка HDMI и HDCP

Технические характеристики:

• полоса пропускания видеоусилителя: 225 МГц
• размах входного видеосигнала: 1,2 В
• размах входного сигнала DDC: 5 В (ТТЛ)
• поддерживаемое разрешение: 1080p / 60 Гц, глубина цвета 12 бит, 1920 х 1200
• разъем HDMI: 19-контактная розетка типа А
• выходной аудио разъем: S/PDIF
• питание: постоянное напряжение 5 В
• потребляемая мощность: не более 10 Вт
• габаритные размеры (Ш, В, Г): 30 х 3 х 11 см
• масса с упаковкой: 4 кг

В комплект поставки входят:

• коммутатор сигнала HDMI 4х2
• пульт ДУ RMT-4IR
• 4 кабеля HDMI, 1,8 м
• источник питания (постоянное напряжение 5 В)
• руководство по эксплуатации
