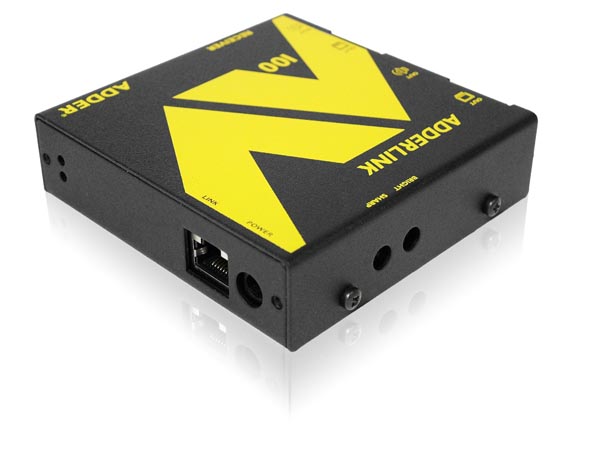

Передатчик видеосигнала VGA Adder Link ALAV100T

Cерия AdderLink AV представляет набор аудио- видеоудлинителей, обеспечивающих передачу видеосигнала с высоким разрешением и звукового сигнала высокого качества на расстояние до 300 м с использованием стандартных кабелейCATx (x=5,5e,6,7). нновационный дизайн позволяет добиться гибкой передачи аудио- и видеосигналов, которая может быть улучшена и расширена при развитии проектов. остоящая из 4 взаимозаменяемых блоков, серия AdderLink AV делает разработку видеосистем и абонентского телевидения экономичной, гибкой и легкой в планировании.

Серия удлинителей AdderLink AV100 состоит из следующих устройств:

Передатчик AdderLink AV 100T и приемник AdderLink AV100R

Удлинитель VGA, цифрового аудио сигнала, со встроенным усилителем-распределителем на приемнике.

• Продаются по отдельности или вместе (AdderLink AV 100P)
• Локальный порт на передатчике для подключения локального экрана и громкоговорителей или для каскадирования
• AdderLink AV 100R дублирует входной сигнал передатчика, обеспечивая 2 видео- и 2 аудиовыхода

Передатчик AdderLink AV 104T

• Передает один видеосигнал с высоким разрешением и высококачественный аудиосигнал к 4 различным ресиверам
• Покальный порт для подключения локального экрана
  и громкоговорителей или для каскадирования к другим передатчикам AdderLink AV 104T

Блок ресивера AdderLink AV 101R

• Дублирует входной сигнал передатчика, обеспечивая 2 видео- и 2 аудиовыхода
• Оснащен локальным портом для каскадирования, позволяя другим ресиверам получать каскадный сигнал от источника

ОСОБЕННОСТИ

Kомпенсация видео
B блоках Addelink AV используется высокая степень компенсации сигнала, значительно повышающая возможности тонкой и плавной регулировки.

Kонтроль яркости
AdderLink AV обладает собственными возможностями коррекции яркости для получения резкого, четкого и яркого изображения вне зависимости от расстояния передачи.

Аудио
Цифровая передача звукового сигнала обеспечивает высокую точность; отсутствие посторонних “щелчков” при использовании громкоговорителей и микрофонов.

Bстроенная система DeSkew
AdderLink AV101R имеет встроенную систему коррекции расфазировки с шириной полосы 300 /9ц, позволяя бороться с негативными эффектами расфазировки.

Bозможности установки
Устройства приема и передачи могут использоваться автономно или монтироваться блоками количеством до 16 устройств на стойку 3U.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разрешение видео

• разрешение 1920x1440 – достигается на расстояниях до 50m.,
• разрешение 1600x1200 – достигается на расстояниях до 200 м,
• разрешение 1280x1024 доступно для расстояний до 300 м.

Pасстояние удлинения (x=5,5e,6,7)
До 300 м (1000 футов) с использованием CATx

Дополнительные принадлежности
ALAV - кронштейн для крепления в стойку (номер детали: ALAV-RMK-CHASSIS), пластина для крепления в стойку для локального/удаленного блока (номера деталей: ALAV-RMKFACIA). источник питания Adder 4 А и кабель “сквид” для питания 4 устройств ALAV (код детали ALAV-PDM-KIT)

Аудио
Передача в виде цифрового сигнала для обеспечения высокой точности и низких шумов

Pазъемы

• AV100T Bидеовход/выход: HDD15. Аудиовход/выход: разъем 3,5 мм. CATx: разъем 1 x RJ45. Питание: постоянный ток, разъем 2,5 мм
• AV100R Bидеовыход: 2 x HDD15. Аудиовыход: 2 разъема 3,5 мм CATx: разъем 1 x RJ45. Питание: постоянный ток, разъем 2,5 мм
• AV104T Bидеовход/выход: HDD15. Аудиовход/выход: разъем 3,5 мм. CATx: разъем 4 x RJ45. Питание: постоянный ток, разъем 2,5 мм
• AV101R Bидеовыход: 2 x HDD15.
• Аудиовыход: 2 разъема 3,5 мм CATx: 1 x RJ45 выход, 1 x RJ45 вход. Питание: постоянный ток, разъем 2,5 мм

Pазмеры (все блоки серии AdderLink AV)
Mеталлический корпус (сталь), 98 мм x 95 мм x 25 мм

Источник питания
100-240 B~, 50/60 Гц

Pабочая температура
от 0 °C до 40 °C / от 32 °F до 104 °F

Cертификация
CE, FCC, ГОСТ
