AP2370-56S Шлюз VoIP, 56 FXS, 2x10/100/1000T Eth |
AddPac 2370 (AC/DC) - Стоечный VoIP-шлюз 7 слотов N1 до 56xFXS/FXO

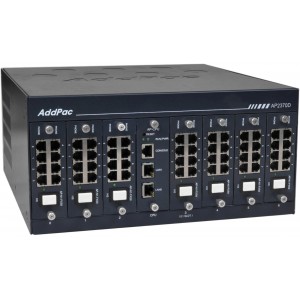

VoIP-шлюз AddPac AP2370 представляет из себя четырёхюнитовое шасси со встроенным блоком питания и модулем процессора.
Предназначен для организации телефонии в офисe, подключения удалённых абонентов через интернет, а также плавной миграции аналоговой телефонной сети на IP телефонию.
Путём установки интерфейсных модулей типа N1 можно расширять пропускную способность от 8 до 56 FXS/FXO – линий (до 2-х E1). Модули серии N1 поддерживают горячую замену, могут быть установлены/заменены во время работы шлюза.
VoIP-шлюз AddPac AP2370 выпускается в 2-х модификациях с разными блоками питания:
- AC 110 – 220В (стандартная модель)
- DC 48 – 60В (модификация
AddPac AP2370 обеспечивает качественный звук с фильтрацией внешних шумов, эхо-подавлением (G.165, G.168) и настройкой комфортного уровня белого шума.
Управление осуществляется через командную строку Telnet (CLI промышленного стандарта), консольный порт RS232, через web-интерфейс, SNMP v2.
VoIP-шлюз AddPac AP2370 поддерживает передачу и приём многостраничного факса по протоколу T.38.
VoIP-шлюз AddPac AP2370 имеет высокую наработку на отказ (MTBF более 100’000 часов). Благодаря применению разрядников на аналоговых портах FXS/PSTN AP2370 осуществляется дополнительная защита от грозы.
Основные характеристики VoIP шлюза AddPac 2370:
- Модульный дизайн, 7 слотов под модули N1
- Совместимые модули:
- AP-N1-FXS8,
- AP-N1-FXO8,
- AP-N1-FXS4O4
- AP-N1-1E1
- AP-N1-2E1
- Стальной корпус с возможностью установки в стойку 19 монтажный конструктив (4U)
- Мультисистемность (SIP/H.323/MGCP)
- Режим P2P (точка-точка), более 6000 маршрутов в Dial Plan
- Кодеки G711a/u-law, G.723.1, G.726, G.729ab
- APOS v2, конфигурирование командной строкой промышленного стандарта
- Логирование и поиск неисправности на линии, встроенный сетевой анализатор
Техническая спецификация VoIP шлюза AddPac 2370:
Спецификация AP2370:
- CPU AMCC PowerPC PPC405EP
- RAM 128 MB DDR2
- Операционная система – APOS g2
- Интерфейсы: 7 слотов N1
- (поддержка только аналоговых карт N1)
- Консольный RS232 порт (консольный кабель DB9 <-> RJ45 в комплекте)
- 2xFastEthernet10/100TX
- Индикация: питание, активность LAN0, LAN1, активность телефонных линий,
- Подключение к PSTN
Соответствие стандартам:
- SIP 2.0 (RFC 3261)
- H.323
- MGCP (RFC 3435)
- Кодеки: G711a/u-law, G.723.1, G.726, G.729ab
- Передача DTMF сигнала:
- режим SIP INFO
- режим RFC2833
- режим INBAND
- Трансляция Caller ID (SIP → FXS)
- Передача факса T.38 (G.711, G.729):
- входящий вызов
- исходящий вызов
- Установление соединения по IP (соединение «точка-точка»), регистрация на SIP-сервере
- Hot call
- Тональные сигналы ГОСТ 28384-89
Сетевые протоколы
- Fast Ethernet (авто определение скорости и режима дуплекса, прямой кабель или cross-over)
- Поддержка авторизации на VPN-сервере провайдера через PPPoE, PPTP
- Поддержка символа «$» в поле UserID
- tagget VLAN 802.1q
- (возможность регистрация в Voice VLAN и проброса Data VLAN)
- Метка CoS (802.1q)
- Метка QoS (DSCP)
- STP/RSTP
- NAT/PAT
- NTP
Контроль
- Логирование процессов (статистика звонков, регистрация на SIP-сервере и т.д.)
- Хранение до 200 логов в памяти устройства.
- Отправка логов по протоколу Syslog
- Отладка / Debug сетевые процессы:
- установление соединения с SIP-сервером.
- SIP-Tracer и т.д.
- действия на линии:
- «абонент снял трубку»,
- «абонент набирает номер» и т.д.
Безопасность
- Поддержка длины поля UserID до 25 символов
- Поддержка длины пароля пользователя до 16 символов
- Пакетный фильтр на основе листов доступа
- PAP/CHAP - авторизация
Услуги оператора
- Ожидание вызова
- Удержание вызова (RFC2543, RFC3264)
- 3-х сторонняя конференция
- Call transfer Attendant
- Call transfer Unattended/Blind
- Поддержка символов «*», «#» в номерном плане
- Сопротивление – 600 Ом, регулировка коэффициента усиления сигнала
Конфигурирование
- Web-интерфейс
- Telnet
- SNMP v2
- опционально SSH (требуется приобретение лицензии Voice Finder SSH control)
Обновление ПО
Прочее
- Элекропитание от встроенного блока питания AC 110-220В
- или DC 48 – 60 В (модификация DC),
- потребляемая мощность: не более 250 Вт
- Габариты ШxГxВ: 147x304x300 мм,
- вес нетто: 7,3 кг
- Температурный режим:
- Эксплуатация 0 O – 45 O , влажность 5 -95%
- Хранение -40 O – 85 O
- Производитель:
- AddPac Technology Co., Ltd. (фабрика: 2F, Jeong-Am Bldg., 769-12, Yeoksam-Dong, Kangnam-Gu, Seul, 137-072, KOREA)
