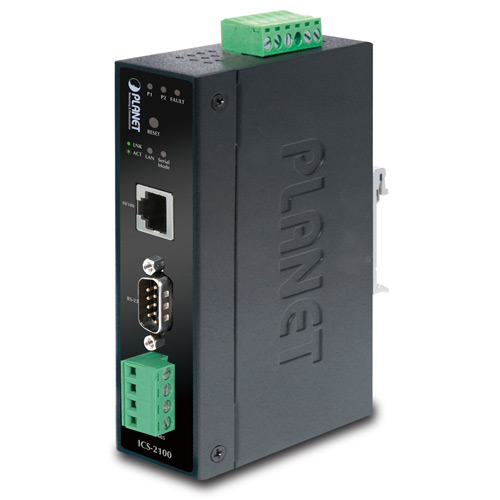

Медиаконвертор Planet ICS-2100

Цена: 10560 руб

Артикул: ICS-2100
Производитель:Planet
Доставка: от 800 р. по Москве
Наличие:В наличии

Указанная цена актуальна при заказе от 25 000 руб., при заказе на меньшую сумму, стоимость может измениться в сторону увеличения.

IP30 Industrial RS232/RS-422/RS485 to Ethernet (TP) Converter


Planet ICS-2100 - Промышленные медиаконвертеры - RS-232/RS-422/RS-485 over 10/100Base-TX («Витая пара», RJ-45) - принадлежат новой серии ICS-210x. Промышленные Медиаконвертеры Planet серии ICS-210x оснащены последовательными портами RS-232 / RS-422 / RS-485 для работы с Fast Ethernet сетями. Медиаконвертеры Planet серии ICS-210x имеют разъемы RJ-45 для работы по «витой паре» и SC разъем для одномодового или многомодового оптического волокна. Конвертеры Planet ICS-2100 позволяют пользователям экономить время, и быстро подключать оборудования с последовательными портами к сети Ethernet, без необходимости замены существующего оборудования и программного обеспечения системы.

Ключевые характеристики Медиаконвертеров Planet серии ICS-210x:

Последовательный интерфейс
· Один порт RS-232 и один порт RS-422/485 для преобразования в 10/100Base-TX
· Эффективное решение для подключения последовательных портов RS-232 / RS-422 / RS-485 к Ethernet.
· Поддержка RS-232 интерфейса DB9, 4-проводной и RS-422 2-проводной RS-485
· Асинхронная скорость передачи данных по консольному порту до 230400bps

Интерфейс Ethernet
· Совместим со стандартами IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX
· ICS-2100 поддерживает функции Auto MDI / MDI-X на порту RJ-45

Функции Smart
· Поддержка ARP, ICMP,TCP / IP, UDP, HTTP сервер, DHCP клиент, Telnet сервер/клиент
· Встроенный WEB-интерфейс для удаленного управления
· Режимы работы COM портов настраиваются через WEB-интерфейс
· Pair Connection режим для подключений двух последовательных устройств в сети
· Утилита PLANET Smart Discovery автоматически найдет устройства PLANET в сети
· Обновление прошивки через HTTP протокол

Аппаратные характеристики
· Светодиодные индикаторы для удобства диагностики сети
· Кнопка Reset на передней панели для сброса устройства к заводским установкам

Промышленные характеристики

· Металлический корпус стандарта IP-30 для установки на DIN-рейку или на стену
· Поддержка внешней линии питания от 12 до 48В с защитой от неправильного подключения и режимом установки основной и резервной линии питания
· Поддержка защиты EFT 6000 VDC для линий питания
· Поддержка 6000 VDC Ethernet ESD защиты
· Рабочая температура от 10 до 60 градусов C

Спецификация Медиаконвертеров Planet ICS-2100



Параметры

Значение

Модель

ICS-2100

Последовательные порты

Интерфейс

RS-232 x 1
RS-422 / RS-485 x 1

Разъем

DB9 для RS-232
Terminal block
для RS-422 / RS-485

Скорость передачи данных

От 300bps до 230400bps

Биты данных

5,6,7,8

Стоповые биты

1, 1.5/2

Управления потоком даных

Hardware, None

Сигналы

RS-232: DCD, RxD, TxD, GND, RI
RS-422: Tx+, Tx-, Rx+, Rx-
RS-485: Data A (+), Data B (-)

Порт Fast Ethernet

Стандарт

10/100Base-TX

Разъем

RJ-45

Расстояние

100м

Кабель

Витая пара

Аппаратные характеристики

Индикация

Системные: Питание 1, Питание 2, Неисправность
TP и оптич. порт Link / Active
Serial Port: Serial port mode, RS-232, RS-422 or RS-485

Управление

Управление через WEB интерфейс, VCOM утилита
PLANET Smart Discovery

Режимы работы

TCP Server
TCP Client
UDP Client
Virtual COM
Telnet Server
Pair Connection – Remote (Slave)
Pair Connection – Local (Master)

Габариты (Д x Ш x В)

135 x 97 x 32 мм

Вес

425г

Питание

12 - 48 В DC, резервный канал питания с защитой от неправильного подключения

Потребляемая мощность

10.1 Вт / 34.44 BTU (max)

Установка

DIN рельс или на стену

Сигнал тревоги

Имеется 1 релейный выход для подключения резервного питания и 1 реле для подключения сигнализации с выходом 1A 24V

Корпус

Металлический

Рабочие условия

Рабочая температура: -10~60 градусов C
Температура хранения: -20~75 градусов C
Рабочая влажность: 10~90% RH
Влажность при хранении: 5~90% RH

Стандарты

IEEE 802.3 10Base-T,
IEEE 802.3u 100Base-TX
EIA/TIA RS-232/422/485

Соответствие

RoHS

Стабильность

IEC60068-2-32(Пыль),
IEC60068-2-27(Удар),
IEC60068-2-6(Вибрация)

Примечание

На передней панели находится кнопка сброса к заводским установкам.
