SNMP Managed 24-Port 802.3af 10/100 PoE Ethernet Switch + 2-Port Gigabit (400W) |

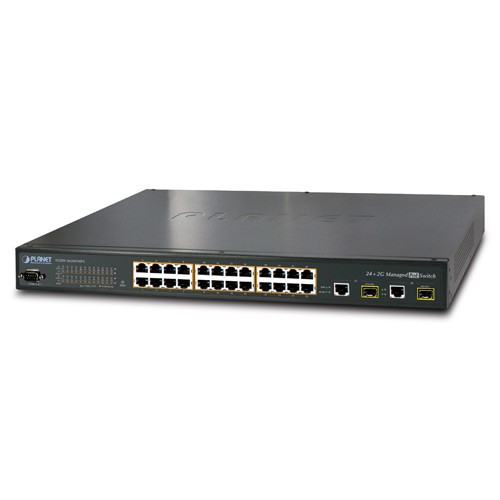

Planet FGSW-2620VMP4 - Рентабельный управляемый PoE коммутатор (свитч-switch) для SMB Сетей.
Особенностью управляемого коммутатора FGSW-2620VMP4 Switch является функция EEE 802.3af Power Over Ethernet (PoE), которая оптимизирует монтаж и безопасное управление питанием сетевых устройств, таких как беспроводные точки доступа (AP), VoIP-телефонов и IP-камер. Использоваине IEEE 802.3af PoE позволяют сократить затраты на установку и настройку сетевых устройств. С PoE параметры, питание и коммутации данных интегрированы в одно целое и поставляется по одному кабелю, что исключает расходы на дополнительные провода переменного тока и сокращает время на установку.
FGSW-2620VMP4 обладает следующими особенностями:
- 380W энергетического потенциала PoE
- IGMP Snooping
- Access Control List
- WEB / SSL / Telnet
- 802.1w Rapid Spanning Tree
- 802.1X Authentication / RADIUS
- 802.3af Power over Ethernet
- UL and cUL certificate
- TOS/DSCP QoS
- 802.1Q / Q-in-Q VLAN
- SNMP and SNMP Trap
Основные характеристики:
Физический порт:
- 24 10/100Mbps Fast Ethernet портов с PoE Injector function
- 2 10/100/1000Mbps TP and SFP shared combo interfaces
- Кнопка сброса для управления системой
- 1 RS-232 male DB9 консольный интерфейс для основного управления и настройки коммутатора
Power over Ethernet:
- Совместимость со стандартом IEEE 802.3af Power Over Ethernet End-Span PSE
- Обеспечивает 380 Вт мощности на максимум 24 устройств IEEE 802.3af
- Поддержка электропитания PoE до 15,4 Вт для каждого PoE порта
- Автоматическое определение запитанного устройства (PD)
- Цепь защиты влияния электропитания между портами
- Дистанционная подача электропитания до 100 м
- Управление PoE
- Общий контроль мощности PoE
- Функция включения/выключения PoE для каждого порта
- Приоритет подачи электропитания для PoE-портов
- ограничение предела мощности POE на порт
- классификации обнаружения запитанных устройств
Функции коммутатора 2 уровня:
- Совместимость со стандартами IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z стандарт Gigabit Ethernet
- Поддержка автоматического согласования и дуплексного/полудуплексного режима для всех 10Base-T/100Base-TX и 1000Base-T портов
- автоматическое обнаружение MDI/MDI-X для каждого RJ-45 порта
- Prevents packet loss Flow Control
–IEEE 802.3x Pause Frame Flow Control for Full-Duplex mode
–Back-Pressure Flow Control in Half-Duplex mode
- High performance Store-and-Forward architecture, runt / CRC filtering eliminate erroneous packets to optimize the network bandwidth
- Broadcast / Multicast / Unicast storm control
- 8K MAC address table, automatic source address learning and ageing
- 2Mbit embedded memory for packet buffers
- Supports VLAN
–IEEE 802.1Q Tag-Based VLAN
–Port-Based VLAN
–Q-in-Q tunneling
–Up to 255 VLANs groups, out of 4041 VLAN IDs
- Supports Link Aggregation
–up to 13 trunk groups
–up to 8 ports per trunk group with 1.6Gbps bandwidth (Full-Duplex Mode)
–IEEE 802.3ad LACP (Link Aggregation Control Protocol)
–Cisco ether-channel (Static Trunk)
–STP, IEEE 802.1D (Classic Spanning Tree Protocol)
–RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
- Port Mirroring to monitor the incoming or outgoing traffic on a particular port
Quality of Service:
- 4 priority queues on all switch ports
- Traffic classification
–IEEE 802.1p CoS
–IP TOS / DSCP to 802.1p priority mapping
–Port-Based priority
- Strict priority and Weighted Round Robin (WRR) CoS policies
- Supports QoS and In/Out bandwidth control on each port
Multicast:
- Поддержка IGMP Snooping v1 и v2
- IGMP Snooping v2 fast leave
- Поддержка режима Querier
Безопасность:
- IEEE 802.1x Port-Based network access control protocol
- RADIUS users access authentication
- L3 / L4 Access Control List (ACL)
- MAC Filtering and Source IP-MAC / Port-Binding
- Port Security for Source MAC address entries filtering
Управление:
- Интерфейс управления коммутатором
- Telnet-интерфейс командной строки
- WEB-интерфейс
- SNMP v1, v2c
- SSL
- DHCP client for IP address assignment
- Built-in Trivial File Transfer Protocol (TFTP) client
- Firmware upgrade via TFTP or HTTP
- Configuration upload/download via TFTP or HTTP
- Four RMON groups 1, 2, 3, 9 (history, statistics, alarms, and events)
- SNMP trap for interface Link Up and Link Down notification
- Supports Ping function
| Hardware Specification: |
| 10/100Mbps Copper Ports |
24 10/100Base-TX RJ-45 Auto-MDI / MDI-X ports |
| 1000Mbps Copper Ports |
2 10/100/1000Mbps RJ-45 Auto-MDI / MDI-X ports |
| SFP / mini-GBIC Slots |
2 1000Base-SX/LX/BX, shared with Port-25~Port-26 |
| Switch Architecture |
Store-and-Forward |
| Switch Fabric |
8.8Gbps / non-blocking |
| Switch Throughput |
6.547Mpps @64Bytes |
| Address Table |
8K entries |
| Share Data Buffer |
512Kbytes |
| Maximum Frame Size |
9K Bytes |
| Flow Control |
Back pressure for Half-Duplex
IEEE 802.3x Pause Frame for Full-Duplex |
| LED |
Power, FAN Alarm
Link / Activity (Green)
PoE In-Use (Amber)
1000 LNK / ACT(Green)
10/100 LNK / ACT(Green) |
| Dimension (W x D x H) |
440 x 300 x 44 mm, 1U height |
| Weight |
4.2kg |
| Reset Button |
< 5 secs: System reboot
> 10 secs: Factory Default |
| Power Input |
100 ~ 240VAC, 50 / 60Hz, Auto-sensing |
| Power Consumption |
400 Watts / 117.2 BTU |
| Power over Ethernet: |
| PoE Standard |
IEEE 802.3af Power over Ethernet / PSE |
| PoE Power Supply Type |
End-Span |
| Power Pin Assignment |
1/2(+), 3/6(-) |
| PoE Power Output |
Per Port 48V DC, 350mA . Max. 15.4 Watts |
| PoE Power Budget |
380 Watts |
| Max. number of Class 2 PD |
24 |
| Max. number of Class 3 PD |
24 |
| Layer 2 Function: |
| Management Interface |
Console, Telnet, Web Browser, SSL, SNMPv1, v2c |
| Port Configuration |
Port disable / enable
Auto negotiation
10/100/1000Mbps full and half duplex mode selection
Flow Control disable / enable |
| Port Status |
Display each port’s speed duplex mode, link status and Flow control status
Auto negotiation status, trunk status |
| Port Mirroring |
TX / RX / Both
1 to 1 monitor |
| Bandwidth Control |
Ingress / Egress Rate Control
Allow to configure per 128Kbps |
| VLAN |
IEEE 802.1Q Tag-based VLAN
Port-based VLAN
Q-in-Q tunneling
Up to 255 VLANs groups, out of 4041 VLAN IDs |
| Link Aggregation |
Supports 13 groups of 8-Port trunk, IEEE 802.3ad LACP |
| QoS |
Traffic classification based on Port priority, 802.1p priority, DSCP / TOS field in IP Packet |
| IGMP Snooping |
IGMP (v1/v2) Snooping, up to 256 multicast Groups |
| Access Control List |
IP-Based ACL / MAC-Based ACL
Up to 220 ACL rule entries |
| SNMP MIBs |
RFC-1213 MIB-II
RFC-2863 Interface MIB
RFC-2665 EtherLike MIB
RFC-1493 Bridge MIB
RFC-2819 RMON MIB (Group 1, 2, 3,9)
RFC-2737 Entity MIB
POWER-ETHERNET-MIB |
| Standards Conformance: |
| Regulation Compliance |
FCC Part 15 Class A, CE |
| Safety |
UL, cUL |
| Standards Compliance |
IEEE 802.3:10Base-T
IEEE 802.3u:100Base-TX
IEEE 802.3z:1000Base- SX/LX
IEEE 802.3ab:1000Base-T
IEEE 802.3x:Flow Control and Back Pressure
IEEE 802.3ad:Port trunk with LACP
IEEE 802.1D:Spanning Tree Protocol
IEEE 802.1w:Rapid Spanning Tree Protocol
IEEE 802.1p:Class of Service
IEEE 802.1Q:VLAN Tagging
IEEE 802.1x:Port Authentication Network Control
RFC 768:UDP
RFC 793:TFTP
RFC 791:IP
RFC 792:ICMP
RFC 2068:HTTP
RFC 1112:IGMP version 1
RFC 2236:IGMP version 2 |
| Environment: |
| Operating |
Temperature: 0 ~ 50 Degree C
Relative Humidity: 20 ~ 95% (non-condensing) |
| Storage |
Temperature: -10 ~ 85 Degree C
Relative Humidity: 20 ~ 95% (non-condensing) |
