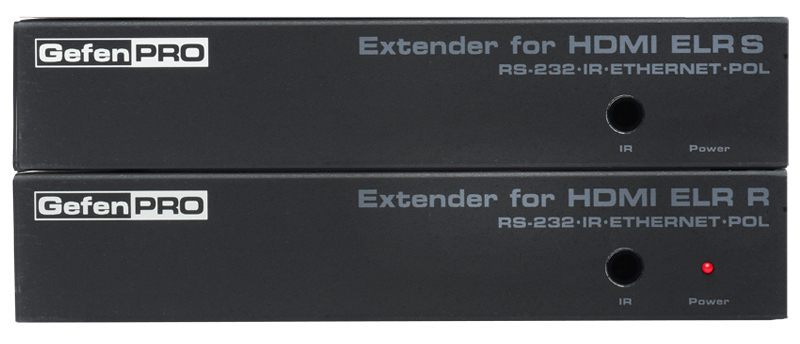

Комплект Gefen GEF-HDCAT5-ELRPOL

Передача сигналов HDMI с разрешением 1080p Full HD и поддержкой Deep Color на расстояние до 100 метров по одному кабелю витой пары CAT-5, а также передача сигналов 100Base-T Ethernet, RS-232, ИК и питания =5 В

Удлинитель GefenPRO для сигналов HDMI ELR с поддержкой технологии PoL по витой паре CAT-5 позволяет передавать сигналы HDMI с разрешением видео 1080p Full HD и многоканальным звуком на расстояние до 100 метров, используя 1 кабель CAT-5E. Блок приемника также может получать питание от отдельного источника постоянного тока до 2 А напряжением 5 В, используя кабель витой пары CAT-5. Это устройство также позволяет передавать сигналы Ethernet и осуществлять обратную передачу ИК сигналов для управления удаленными аудио/видео источниками сигналов. Также поддерживается работа с сигналами интерфейса DVI-D с помощью адаптера HDMI/DVI, что обеспечивает хорошую совместимость приборов, когда нужно объединить источники сигналов и дисплеи с разными разъемами.

Как это работает

Удлинитель GefenPRO сигналов HDMI ELR с поддержкой PoL по витой паре позволяет передавать сигналы HDMI с разрешением видео сигнала 1080p Full HD и многоканальным аудио сигналом на расстояние до 100 метров по одному кабелю CAT-5E. Передатчик устанавливается позади источника HDMI сигнала, а приемник - рядом с удаленным HDMI дисплеем. Передатчик подключается к источнику сигнала кабелем HDMI (1,8 м, в комплекте). Блоки передатчика и приемника соединяются между собой одним кабелем витой пары CAT-5E длиной до 100 метров. Через порты Ethernet оба блока подключаются к стандартному сетевому оборудованию, такому как роутеры и хабы. Кроме того, они могут подсоединиться по протоколу Ethernet к источникам сигналов и дисплеям. Передатчик получает питание от внешнего источника и обеспечивает питанием блок приемника по кабелю витой пары CAT-5E. Устройства Gefen могут получать дополнительное питание =5 В, 2 А от блока приемника с помощью опционального кабеля питания, перечисленного ниже. ИК команды можно передавать от места расположения дисплея к компонентам источника сигнала с помощью опциональных аксессуаров Gefen.

Поддерживаемые особенности интерфейса HDMI:

• 1080p Full HD
• Deep Color
• x.v.Color
• 3DTV
• Dolby® TrueHD и DTS-HD Master Audio™
• Lip Sync

Примечание:
*Power over Link (питание по сети, PoL) - это запатентованная технология компании Gefen, которая обеспечивает питание блока приемника (=5 В, 10 Вт) по одному кабелю витой пары CAT5 и позволяет этому блоку делиться питанием с другими устройствами Gefen.

Она основана на стандарте Power over Ethernet (PoE), но разработана для HD видео продуктов Gefen.

Особенности:

• передача сигналов по витой паре CAT-5
• поддержка стандарта HDMI с 3DTV, Deep Color, Lip Sync и Dolby TrueHD
• питание по сети: технология Gefen PoL, блок приемника получает питание по кабелю витой пары CAT-5 и имеет 1 дополнительный выход 5 В, 2 А для питания других устройств
• обратный ИК канал для управления любыми источниками сигналов удаленно
• порт RS-232 для автоматизации
• передача сигналов по стандарту 100BaseT Ethernet
• передатчик оснащен встроенным источником питания
• блоки можно установить в стандартную 19" стойку (с помощью планки Gefen EXT-RACK-1U)

Технические характеристики:

• полоса пропускания видеоусилителя: 225 МГц
• уровень входного видеосигнала: 1,2 В
• уровень входного сигнала DDC: 5 В
• входной видео разъем (передатчик): 19-конт. розетка HDMI типа A
• разъем RS-232 (передатчик): DB-9, розетка
• разъем RS-232 (приемник): DB-9, вилка
• разъем Ethernet (оба блока): RJ-45, экранированный
• сетевой разъем (оба блока): RJ-45, экранированный
• вход для ИК передатчика (приемник): 3,5 мм мини-стерео jack
• выход для генератора ИК сигналов (передатчик): 3,5 мм мини-стерео jack
• источник питания (передатчик): ~100 - 240 В (встроенный)
• разъем питания: IEC с предохранителем и выключателем
• потребляемая мощность (передатчик): 10 Вт (номинальная)
• рабочая температура: 0 - 45°C
• температура хранения: -20 - 60°C
• относительная влажность: 20 - 90% (без конденсации)
• габаритные размеры (Ш х Г х В): 127 х 86,36 х 30,48 мм
• масса: 3,629 кг

В комплекте:

• (1) удлинитель сигналов HDMI по витой паре GefenPRO с применением технологий ELR и PoL - передатчик
• (1) удлинитель сигналов HDMI по витой паре GefenPRO с применением технологий ELR и PoL - приемник
• (1) кабель HDMI с блокировкой (1,82 м, вилка-вилка)
• (1) кабель питания, рассчитанный на переменное напряжение
• (1) краткое руководство
• (1) рэковые лотки
