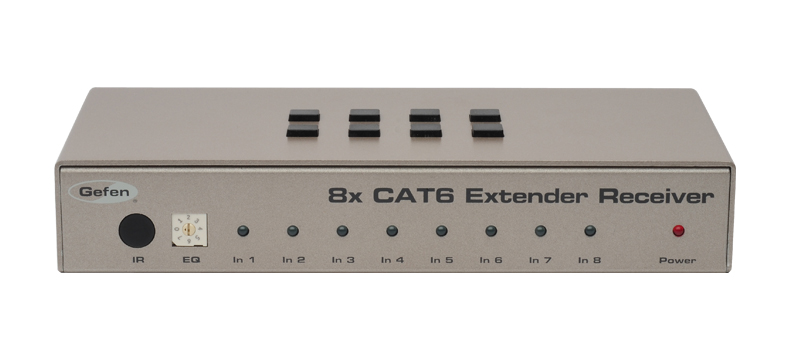

Восьмиканальный удлинитель сигналов Gefen EXT-HDMI1.3-CAT6-8X

Цена: 690730 руб

Артикул: EXT-HDMI1.3-CAT6-8X
Производитель:Gefen
Доставка: от 800 р. по Москве
Наличие:В транзите
Восьмиканальный удлинитель сигналов HDMI 1.3, 3DTV и ИК по витой паре (расширенные функции передачи сигналов управления)


Восьмиканальный HDMI удлинитель кат.6

Восьмиканальный удлинитель на основе кабелей кат.6 для HDMI - это продукт, созданный для использования совместно с матричными коммутаторами



Удлинитель Gefen 8x CAT6 Extender for HDMI является дополнением для любого матричного 8х8 коммутатора в HDMI системах. Он присоединяет источники сигналов высокой четкости, направляемые матричным коммутатором, к любому из восьми HDTV дисплеев, удаленных на расстояние до 60 метров. Этот HDMI прибор поддерживает разнообразные свойства HDMI 1.3, включая глубокий цвет, многоканальное аудио, синхронизацию звука и движения и 3DTV. Дополнительные характеристики включают в себя удлинение сигналов ИК дистанционного пульта для управления аудио/видео источником из удаленного местоположения, IP управление и RS-232 управление всей системой маршрутизации и администрирования.



Удлинитель Gefen 8x CAT6 Extender for HDMI поддерживает спецификации HDMI 1.3 c такими особенностями, как 1080p Full HD, и сжатые аудио форматы без потерь, такие, как Dolby TrueHD и DTS-HD Master Audio. Метод исключительно цифровой передачи удлинителя Gefen 8x CAT6 Extender for HDMI гарантирует 100% целостность сигнала при удлинении по одному кабелю.



Как это работает



Удлинитель Gefen 8x CAT6 Extender for HDMI состоит из одного передатчика и восьми приемников. До восьми источников HD сигнала (телевизионная приставка, Blu-ray плеер, DVD плеер или игровая панель) может быть присоединено к передатчику с помощью прилагаемых HDMI кабелей, длиной 0,33 метра. Приемники присоединяются к HDTV дисплеям. Один кабель кат.6а связывает передатчик и приемник на расстояниях до 60 метров. Каждый приемник с помощью HDMI присоединен к HDTV дисплею. Передатчик запитывается от источника постоянного тока напряжением 24 В, а приемники запитаны от источников постоянного тока напряжением 5 В. Источники питания приемников снабжены разъемами с фиксацией для предотвращения случайного отключения питания.



Прибор может быть использован в двух случаях:
1) Когда прибор используется в качестве добавочного удлинителя HDMI в системе с матричным коммутатором 8х8. В этом случае просто подсоедините кабели кат.6 между передатчиком и приемниками для каждой зоны (комнаты).
2) Другой целью использования прибора является удлинение трактов восьми отдельных HDMI сигналов на большое расстояние (60 м) при передаче их по кабелю кат.6 к любому HDTV дисплею. В качестве опции, тракты ИК сигналов также могут быть удлинены, что дополнительно позволяет дистанционно управлять любым оборудованием на стороне источника HDMI сигнала, имеющим средства ИК управления.



В качестве опции может использоваться дистанционное ИК управление: на стороне передатчика для управления маршрутизацией, а на стороне каждого приемника для управления каждой индивидуальной зоной. Дополнительно возможно управление через любой HTTP веб-браузер (IP управление) или посредством интерфейса RS-232. Передатчик также имеет уникальную особенность: можно управлять средствами IP- и RS232-управления матричных коммутаторов 8х8 HDMI 1.3. Для этого просто присоедините один конец прилагаемого RS232 кабеля к входу RS232 матричного коммутатора, а другой – к выходу RS232 передатчика удлинителя 8x CAT6 Extender for HDMI.



Примечание - поддерживаемые характеристики HDMI 1.3:

  • Dolby TrueHD и DTS-HD Master Audio
  • Deep Color (x.v. Color)
  • 225 МГц (до 12 бит YUV 444 @ 1080p)
  • Транзитная синхронизация звука и движения
  • 3DTV

Этот прибор "прозрачен" для сигналов технологии HDCP.



Основные особенности:

  • Разрешения: до 1080р; 1920х1200; и 2К с 12-бит Deep Color
  • Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
  • Транзитная синхронизация звука и движения
  • IP управление и/или дистанционное управление по интерфейсу RS-232
  • Аудио и видео сигналы для обеспечения нулевых потерь передаются по одному кабелю кат.6а в цифровой форме
  • ИК дистанционное управление с помощью одного кабеля кат.6а для каждой зоны (комнаты)
  • Удлинение ИК сигнала с помощью опционного ИК удлинителя

Технические характеристики:

  • Ширина полосы пропускаемых частот видео-усилителя: 225 МГц
  • Амплитуда входного видеосигнала: 1,2 В от пика до пика
  • Амплитуда входного сигнала цифрового преобразователя данных: 5 В от пика до пика (ТТЛ)
  • Разрешение одной линии: 1080р/1920х1200
  • HDMI разъем: тип А 19 pin
  • Разъем линии: RJ-45 экранированный
  • Разъем последовательного порта: DB-9, гнездо
  • ИК удлинитель: разъем 3,5 мм Mini-Stereo для ИК излучателя
  • Источник питания передатчика: 24 В постоянного тока, максимальная потребляемая мощность 60 Вт
  • Источники питания передатчиков: 5 В постоянного тока, максимальная потребляемая мощность 10 Вт
  • Размеры передатчика (ШxВxГ): (434x89x114) мм
  • Размеры приемника (ШxВxГ): (191x33x89) мм
  • Вес в упаковке: 7,3 кг

В комплекте:

  • Передатчик 8x CAT6 Extender for HDMI - 1 шт.
  • Приемник 8x CAT6 Extender for HDMI - 8 шт.
  • HDMI кабели (0,33 м, вилка-вилка) - 8 шт.
  • Последовательный кабель RS-232 (вилка-гнездо) - 1 шт.
  • Источник питания 24 В - 1шт.
  • Источник питания 5 В, разъем с фиксацией - 8 шт.
  • Комплект скоб для монтажа в стойке - 1 шт. (только для передатчика)
  • Руководство пользователя - 1 шт.

Аксессуары

  • ИК удлинитель RMT IR Extender
  • Сдвоенный ИК излучатель
  • Неэкранированные кабели кат.6а различной длины (производство BELDEN, тип 10GX)
