Сравнительный обзор модулей Cisco FlexStack

10.04.2018

Модули C2960X-STACK, C2960X-FIBER-STK и C2960X-HYBRID-STK



Коммутаторы серий Cisco Catalyst 2960-X и Catalyst 2960-XR предлагают 3 вида модулей стекирования:

1) C2960X-STACK: Cisco Catalyst 2960-X FlexStack-Plus Stack Module;

2) C2960X-FIBER-STK: Catalyst 2960-X FlexStack-Extended Stack Module;

3) C2960X-HYBRID-STK: FlexStack-Extended Hybrid Module.

 Сравнительный обзор модулей Cisco FlexStack

Особенности и характеристики модулей Cisco C2960X

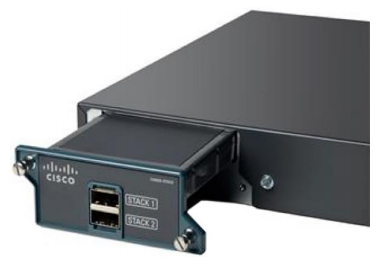

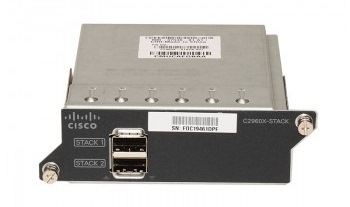

Модуль Cisco FlexStack-Plus (C2960X-STACK):



Сравнительный обзор модулей Cisco FlexStack

Модуль FlexStack-Plus поддерживает стекирование и обеспечивает пропускную способность до 80 ГБ/с на дистанции до 3 метров.

Модуль можно подключать с помощью кабеля для стекирования длиной 0.5, 1 или 3 метра:

CAB-STK-E-0.5M

CAB-STK-E-1M

CAB-STK-E-3M



Вместе с модулями FlexStack-Plus в монтажный шкаф можно стекировать до 8 коммутаторов Cisco Catalyst серии 2960-X или 2960-XR в кольцевой топологии, гарантирующей наличие запаса для будущего стекирования.

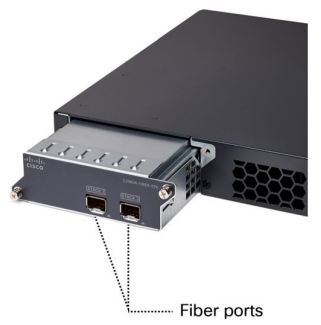

Волоконный модуль Cisco FlexStack-Extended (C2960X-FIBER-STK):

Сравнительный обзор модулей Cisco FlexStack



Модуль поддерживает стекирование через порты SFP+ и обеспечивает до 40 ГБ/с пропускной способности на длинных дистанциях. Его можно использовать для соединения коммутаторов между монтажными шкафами на разных этажах здания или между разными зданиями.

Модуль FlexStack-Extended Fiber оснащен двумя портами SFP+. Выбрать нужный трансивер можно на основании требуемого расстояния между коммутаторами.

С помощью волоконных модулей FlexStack-Extended можно стекировать до 8 одиночных коммутаторов Cisco Catalyst серии 2960-X или 2960-XR, разнесённых по разным монтажным шкафам как в пределах одного здания, так и между разными зданиями. Пропускная способность при этом составляет 40 ГБ/с.

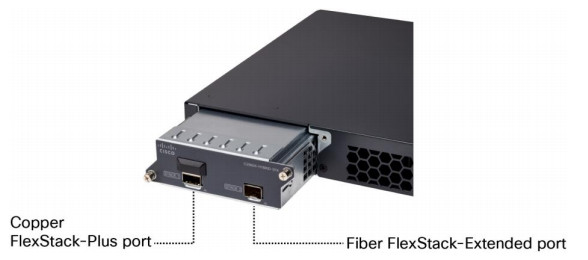

Гибридный модуль Cisco FlexStack-Extended (C2960X-HYBRID-STK):



Гибридный модуль FlexStack-Extended оснащён одним портом SFP+ и одним портом FlexStack-Plus. Волоконный порт обеспечивает стекирование на длинные дистанции. Нужные трансиверы на этих портах можно выбрать на основании требуемого расстояния между коммутаторами.

Сравнительный обзор модулей Cisco FlexStack

Медный порт FlexStack-Plus позволяет стекировать этот коммутатор с прочими стеками FlexStack-Plus. Он поддерживает следующие кабели:

• CAB-STK-E-0.5M

• CAB-STK-E-1M

• CAB-STK-E-3M

Гибридный модуль FlexStack-Extended позволяет комбинировать существующий стек коммутаторов с новыми устройствами, распределёнными по этажам одного здания или между разными зданиями.

Медный порт FlexStack-Plus на гибридном модуле FlexStack-Extended следует подключать к порту FlexStack-Plus на модуле C2960X STACK. Тогда волоконный порт можно использовать для подключения к удалённым коммутаторам.



Сравнение модулей FlexStack-Plus и FlexStack-Extended





FlexStack-Plus module

FlexStack-Extended fiber module

FlexStack-Extended hybrid module

Модель

C2960X‑STACK

C2960X-FIBER-STK

C2960X-HYBRID-STK

 Кабели для стекирования

 CAB-STK-E-0.5M

 CAB-STK-E-1M

 CAB-STK-E-3M

 Волоконный кабель на  основе трансивера SFP+

 Волоконный кабель на основе трансивера SFP+

 CAB-STK-E-0.5M

 CAB-STK-E-1M

 CAB-STK-E-3M

 Порты стекирования

 2x 40 ГБ/с

 2x 10 ГБ/с fiber

 1x 40 ГБ/с
 1x 10 ГБ/с

 Количество стекируемых коммутаторов

 8

 8

 8

 Полоса пропускания при стекировании

 80 ГБ/с

 40 ГБ/с

 40 ГБ/с

 Требуемая версия программного обеспечения Cisco IOS



 15.2(6)E или новее

 15.2(6)E или новее

 Совместимость с 2960-S или 2960-S LAN Base

 есть

 нет

  нет



Модули стекирования Cisco C2960X-STACKC2960X-FIBER-STK и C2960X-HYBRID-STK, а также коммутаторы Cisco Catalyst 2960-X и Catalyst 2960-XR можно заказать в нашем интернет-магазине Goodstor.ru
