Комплект Gefen EXT-HDMI1.3-1FO

Цена: 115872

Артикул: EXT-HDMI1.3-1FO
Производитель:Gefen
Доставка: от 800 р. по Москве
Наличие:В транзите

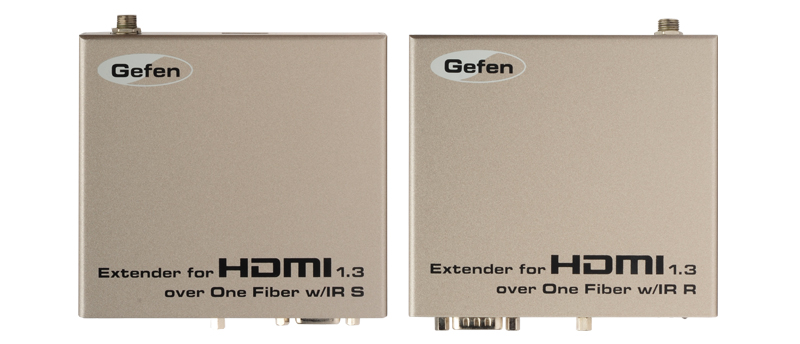

Комплект устройств для передачи сигнала HDMI 1.3, RS-232 и ИК сигнала по одному оптоволокну


Удлинитель сигналов HDMI 1.3, ИК по одному волоконному кабелю

Надежное и простое решение для передачи сигналов интерфейса HDMI на расстояние до 300 м



Удлинитель сигналов интерфейса HDMI 1.3 по одному волоконному кабелю - это совершенное решение для передачи сигналов HDMI, RS-232 и ИК на расстояние до 300 метров по одному многомодовому оптоволоконному кабелю SC. Устройство поддерживает 3DTV и все особенности стандарта HDMI 1.3, включая Full HD 1080p, Deep Color, Lip Sync и CEC. Кроме того, система поддерживает все форматы многоканального аудио, включая 7.1 LPCM, Dolby Digital Plus, Dolby TrueHD и DTS Master Audio.

Использование оптоволоконной технологии исключает задержку сигнала между блоками передатчика и приемника и обеспечивает защиту от электромагнитных полей. Полная поддержка 3DTV и HDMI 1.3 открывает богатые возможности для передачи сигналов в системах домашних кинотеатров. Прочие особенности, такие как передача сигналов обратного ИК канала и серийного порта управления RS-232 по одному оптоволоконному кабелю, обеспечивают полный контроль над удаленными источниками видео сигналов.

Блокировка питания и применение кабелей HDMI гарантируют защиту и надежность инсталляций. Удлинитель сигналов HDMI 1.3 по одному волоконному кабелю является отличным решением там, где требуется передача сигналов интерфейса HDMI на большие расстояния.



Как это работает



Передатчик подключается шестью кабелями HDMI (в комплекте) к источнику сигналов HDMI, а приемник - к HDMI дисплею. Передатчик и приемник соединяются между собой одножильным многомодовым оптоволоконным кабелем с разъемами SC. Кабели RS-232 и ИК устройства управления (опции) подобным образом тоже подключаются к передатчику и приемнику. Включите питание устройств и на HDTV дисплее появится четкое изображение высокого разрешения. Благодаря возможности передачи ИК сигналов компонентами системы можно управлять, находясь рядом с дисплеем.



Особенности интерфейса HDMI 1.3:

  • 225 МГц (до 16 бит YUV 444 @ 1080p)
  • Deep Color
  • Dolby TrueHD и DTS-HD Master Audio
  • Lip Sync
  • CEC

Особенности:

  • передача сигналов HDMI на расстояние до 330 м по оптоволоконному кабелю 50/125μ
  • передача сигналов HDMI на расстояние до 100 м по оптоволоконному кабелю 62,5/125μ
  • невосприимчивость электромагнитного излучения
  • поддержка LPCM 7.1 audio, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio
  • поддержка Deep Color
  • двунаправленная передача сигналов интерфейса RS-232
  • возвращение ИК сигналов от приемника к передатчику
  • встроенный приемник ИК сигналов и разъем jack для внешнего приемника
  • 3DTV, Lip Sync и CEC
  • HDCP
  • DIP переключатели для EDID, Deep Color и калибровки
  • блокировка питания

Технические характеристики:

  • максимальная тактовая частота: 225 Мгц
  • разъем видео входа передатчика: (1) 19-конт. розетка HDMI типа А
  • разъем видео выхода приемника: (1) 19-конт. розетка HDMI типа А
  • соединительные разъемы обоих блоков: (1) волоконный типа SC (50 или 62,5μ)
  • оптический кабель: CAB-1SC-XXXX (62,5μ многомодовый)
  • порт ИК-излучателя (передатчик): (1) 3,5 мм мини моно jack
  • порт ИК-приемника (приемник): (1) 3,5 мм мини стерео jack
  • порт RS-232 (передатчик): DB-9, розетка
  • порт RS-232 (приемник): DB-9, вилка
  • источник питания (оба блока): =5 В
  • потребляемая мощность: до 10 Вт на каждый блок
  • габаритные размеры каждого блока (Ш х Г х В): 106,68 х 96,52 х 30,48
  • масса: 1,814 кг

В комплекте:

  • (1) передатчик сигналов HDMI 1.3, RS232 и ИК по оптоволокну
  • (1) приемник сигналов HDMI 1.3, RS232 и ИК по оптоволокну
  • (1) кабель HDMI (1,8 м, вилка-вилка)
  • (1) последовательный кабель DB9 (1,8 м, вилка-розетка)
  • (2) источник питания постоянного напряжения 5 В с блокировкой
  • (2) монтажные панели
  • (1) руководство по эксплуатации
